Interruttore Schneider
Serie: ComPacT NSXm 160E new generation
Morsetti Everlink
Completo di sganciatore TM160A
Numero poli: 4
Poli protetti: 3D
Neutro non protetto
Posizione neutro: a sinistra
Corrente nominale: 160 A
Tipo corrente: AC
Tensione nominale: 690 Vac
Prestazioni: 16 kA 415 Vac
Potere interruzione nominale di servizio : 16 kA
Tensione nominale isolamento: 800 Vac
Tensione nominale tenuta impulso: 8 kV
Tipo di controllo: Leva
Passo collegamento: 35 mm
Grado di protezione: IP40
Grado resistenza agli urti: IK07
Installazione: Fissa su piastra posteriore
Dimensioni (LxHxP): 108x137x80 mm

Maggiori specifiche in Scheda Tecnica
Immagine puramente indicativa

Sganciatore MicroLogic 2.2 Schneider
Adatto per interruttori ComPacT NSX250
Numero dei poli: 4
Descrizione poli protetti: 3D
Corrente nominale: 250 A
Posizione del neutro: a sinistra
Tensione nominale: 690 V

Maggiori specifiche in scheda tecnica

Interruttore magnetotermico base Schneider
Serie: ComPacT NSX630F new generation
Numero poli: 4
Poli protetti: 4P
Posizione neutro: a sinistra
Corrente nominale: 630 A
Tipo corrente: AC
Tensione nominale: 690 Vac
Prestazioni: 36 kA 415 Vac
Potere interruzione nominale di servizio : 36 kA
Tensione nominale isolamento: 800 Vac
Tensione nominale tenuta impulso: 8 kV
Tipo di controllo: Leva
Passo collegamento: 35 mm
Grado di protezione: IP40
Grado resistenza agli urti: IK07
Installazione: Fissa su piastra posteriore
Dimensioni (LxHxP): 185x255x110 mm
Sganciatore non incluso

Maggiori specifiche in Scheda Tecnica
Immagine puramente indicativa

Interruttore scatolato ComPact NSX250B C25B3
Numero dei poli: 3 poli
Tipologia di rete: corrente alternata AC
Livello di prestazione: "B" 25kA  415Vac
Controllo a leva
Passo del collegamento: 35 mm
Valore nominale telaio: 250 A
Senza sganciatore
Grado di protezione: IP40
Resistenza all'urto: IK07

Maggiori specifiche in scheda tecnica
Vedi anche il video dimostrativo in descrizione

• Capocorda
• Accessorio di collegamento per : Compact NSXm
• Numero di poli 4
• Modalità di montaggio : Fisso
• Tipo di filetto : M6

• Bobina di sgancio
• Compatibile con Compact NSX, EasyPact CVS, PowerPact Multistandard
• Sganciatore voltmetrico
• Tensione di comando 24 V CA 50/60 Hz
• Durata impulso : >= 20 ms
• Soglia tensione di sgancio 0,7...1,1 Un in apertura
• Tensione di spunto alimentazione  10 VA
• Modalità di montaggio : Fisso
• Tempo di risposta : 50 ms

Interruttore magnetotermico base Schneider
Serie: ComPacT NSX250F new generation
Numero poli: 4
Posizione polo neutro: Sinistra
Corrente nominale: 250 A
Tipo corrente: AC
Tensione nominale: 690V AC
Prestazioni: 36kA 415 V AC
Potere interruzione nominale di servizio : 36 kA
Tensione nominale isolamento: 800V AC
Tensione nominale tenuta impulso: 8kV
Tipo di controllo: Leva
Passo collegamento: 35 mm
Grado di protezione: IP40
Grado resistenza agli urti: IK07
Installazione: Fissa su piastra posteriore
Dimensioni (LxHxP): 140x161x86 mm
Sganciatore non incluso

Maggiori specifiche in Scheda Tecnica

Sganciatore MicroLogic 2.3 Schneider
Adatto per interruttori ComPacT NSX400
Numero dei poli: 4
Descrizione poli protetti: 3D
Portata: 400 A
Posizione del neutro: a sinistra
Tensione nominale: 690 V

Maggiori specifiche in scheda tecnica

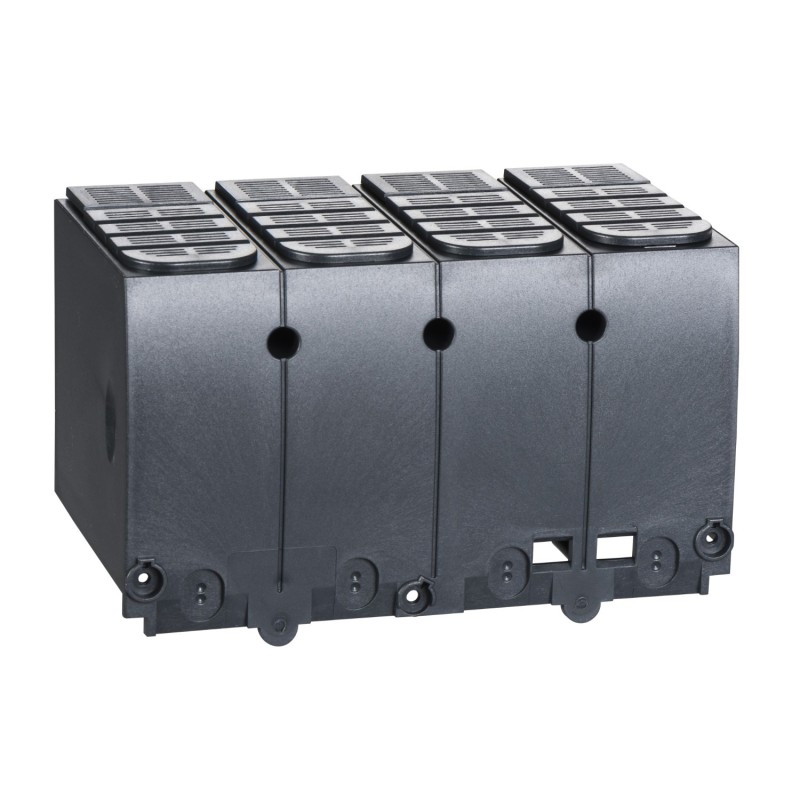

• Coprimorsetto lungo -
• Per interruttori 3 o 4 poli
• Compatibili con interruttori INS250 - NSX100..250

• Accessorio per l'isolamento dei morsetti
• Adatto per interruttori da 16 a 160A
• Comatibile con INterruttori Compact NSXM

Sganciatore TM125D Schneider
Adatto per interruttori ComPacT NSX125
Numero dei poli: 4
Descrizione poli protetti: 3D
Portata: 125 A
Posizione del neutro: a sinistra
Tensione nominale: 690 V

Maggiori specifiche in scheda tecnica
Immagine puramente indicativa

Interruttore magnetotermico base Schneider
Serie: ComPacT NSX250B new generation
Numero poli: 4
Poli protetti: 4P
Posizione neutro: a sinistra
Corrente nominale: 250 A
Tipo corrente: AC
Tensione nominale: 690 Vac
Prestazioni: 25 kA 415 Vac
Potere interruzione nominale di servizio : 25 kA
Tensione nominale isolamento: 800 Vac
Tensione nominale tenuta impulso: 8 kV
Tipo di controllo: Leva
Passo collegamento: 35 mm
Grado di protezione: IP40
Grado resistenza agli urti: IK07
Installazione: Fissa su piastra posteriore
Dimensioni (LxHxP): 140x161x86 mm
Sganciatore non incluso

Maggiori specifiche in Scheda Tecnica
Immagine puramente indicativa

Sganciatore Micrologic ComPacT Schneder
Adatto per interruttori magnetotermici NSX100
Numero dei poli: 4
Descrizione poli protetti: 3D + N/2, 4D, 3D
Corrente nominale: 100 A
Tensione di impiego: 440 Vac
Posizione del neutro: a sinistra
Grado di protezione: IP40

Maggiori specifiche in scheda tecnica

• Interruttore NSX160B
• Nome dispositivo : Compact NSX160B
• Numero di poli 4
• Tensione nominale di impiego 690 V CA
• Potere di interruzione 25 kA a 380/415 V CA 50/60 Hz
• Potere di interruzione nominale di servizio  25 kA
• Tipo di controllo : Leva
• Modalità di montaggio : Fisso
• Tipologia protezione : Senza protezione

Scarica la scheda del prodotto

• Materiale : Acciao
• Fondo Asolato
• Trattamento della superficie : Zincata
• Dimensioni :
• Altezza del prodotto installato 2000 mm
• Interasse fori di fissaggio 25 mm
• Spessore del materiale 1,5 mm
• Prezzo al metro
• Inserendo 2 nel carrello riceverai una stecca da 2 mt

• Viti di serraggio a rottura prestabilita
• Compatibile con : Compact NSXm e PowerPact B
• Set da 8 pezzi
• Colore Verde
• Coppia di serraggio 9 Nm
