• Contattore con pulsante sul fronte silenzioso
• applicazione su guida DIN35
• Tensione bobina : 24 Vac
• In : 25A (AC1)
• N° contatti : 2 NO
• Ingombro : 1 modulo
• Sezione cavo max : 4 mmq

Cpu SIMATIC 1510SP F-1 PN Siemens
Versione del firmware V3.0
Alimentazione: 24 Vdc
Campo consentito, limite inferiore (DC) 19.2 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente assorbita: 0.51 mA
Corrente assorbita massima: 0.7 mA
Potenza dissipata: 6.5 W
Memoria di lavoro integrata: 300 kbyte
Memoria di caricamento integrata: 1 Mbyte
Numero massimo di blocchi indirizzabili : da 1 a 59999
Orologio hardware
Numero di interfacce PROFINET: 1
Numero delle porte: 3 (1 integrata + 2 via BusAdapter)
Necessaria Simatic Memory Card per le porte 1 e 2
Grado di protezione IP20
Larghezza: 100 mm
Altezza: 117 mm
Profondità: 75 mm

Maggiori specifiche in scheda tecnica

Sensore fotoelettrico
Dotato di luce infrarossa modulata
Attiva o disattiva la funzione di commutazione
Dotato di led integrato
Elevata immunità alla luce ambientale
Alloggiamento in metallo per impieghi gravosi
Contatto NO
Grado di protezione : IP 67

Sensore fotoelettrico
Dotato di custodia cilindrica in ottone
Campo di attivazione 3 metri
Dotato di luce infrarossa modulata
Uscita : 200 mA NPN
Dotato di sensore impulso luce/buio selezionabile

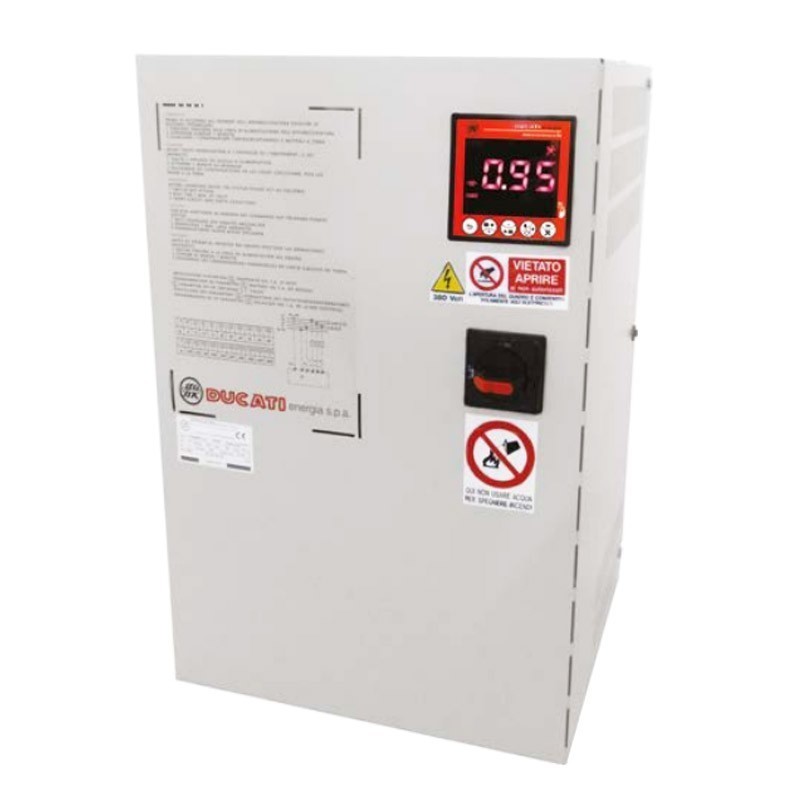

Unità di rifasamento automatico
Alimentazione 3F + PE + N
Alimentazione: 415V 8 gradini
Potenza: 80 kVAR
Potenza batteria: 2x10+20+40 kVAR
Corrente nominale: 107 A
Corrente nominale sezionatore: 125 A
Frequenza: 50 Hz
Tensione di isolamento: 690 V
Ventilazione Naturale
Installazione: a parete per interni
Gradi di protezione: IP30
Ingresso cavi dall'alto
Collegamenti interni FS17
Dispositivi di scarica su ogni batteria
Fusibili NH-00 GL
Corrente di corto circuito 50 kA
Dimensioni (LxPxH): 400x270x600 mm
Peso: 35 kg

Alimentatore switching Lovato
Tensione nominale in uscita: 24 Vdc
Tensione nominale di ingresso: 100 - 240 Vac
Corrente nominale in uscita: 3 A
Potenza nominale in uscita: 72 W
Potenza dissipata: 10.2 W
Tipologia di alimentazione: Monofase
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Trasformatore di corrente TA Lovato
Traformatore apribile
Corrente primaria: 250 A
Corrente secondaria: 5 A
Dimensione foro: 52x80 mm
Tensione di isolamento: 720 V
Grado di protezione: IP30

Maggiori specifiche in scheda tecnica

Trasformatore di corrente
Per barra passante
Dotato di supporto integrato per montaggio su guida DIN
Dotato di piedini removibili per fissaggio a barra passante
Doppio morsetto di collegamento
Corrente primaria : 600A
Corrente secondaria : 5A

Unità di ingressi analogici Siemens
Gamma: SIMATIC S7-1200
Denominazione articolo: SM 1231, AI 4x 16 bit TC
Alimentazione: 24 Vdc
Corrente assorbita: 40 mA
Corrente assorbita dal bus backplane: 80 mA
Potenza dissipata: 1.5 W
Numero di ingressi analogici: 4, termocoppie
Dimensioni (LxHxP): 45x100x75 mm
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Testa lampada Schneider
Diametro: 22 mm
Base: BA9s
Testa a gemma liscia
Colore testa: Trasparente
Ghiera in metallo cromato
Range di funzionamento: da -40 a +70 gradi
Grado di protezione: IP66

Maggiori specifiche in scheda tecnica

Trasformatore di corrente sommatore toroide chiuso Siemens
Diametro interno: 140 mm
Corrente differenziale: 300 mA
Portata: 500 A
Lunghezza massima cavo: 10 mm
Corrente di impiego nominale: 500 A
Tensione di impiego per l'azionamento: AC
Tensione di tenuta a impulso nominale: 4 kV
Tensione di impiego massima nominale: 720 V
Range di temperatura di funzionamento: da -10 a +50 gradi
Grado di protezione: IP20
Dimensioni (LxHxP): 230x33x196 mm
Peso: 1.2 kg

Maggiori specifiche in scheda tecnica

Contattore Tripolare Lovato
Serie BF
Alimentazione Bobina : 24 Vac
Corrente supportata AC3 : 150 A
Corrente supportata AC1 : 165 A
Potenza nominale a 400V in AC-3: 75 kW
Potenza nominale a 230V in AC-3: 45 kW
Morsetti a Vite
Tensione nominale di tenuta ad impulso: 8 kV
Installazione su guida DIN

Maggiori specifiche in scheda tecnica

Sensore Magnetico di Sicurezza con LED Gavazzi
Progettato per garantire una protezione efficace
Con un alloggiamento rettangolare in plastica
Cavo da 2 metri con uscita a destra
I contatti reed di uscita 2NO consentono un'alta affidabilità
Distanza interruttore protetta ON: 5 millimetri
Distanza interruttore protetta OFF: 15 millimetri
Tipo di uscita di commutazione: Contatto a lamella asciutta
Tensione di commutazione massima di 12/24 Vac/dc
Corrente di commutazione massima di 250mA
Potenza di commutazione massima di 6W
Temperatura di esercizio varia da -25°C a +80°C
Il sensore è ideale per ambienti difficili
Grado di protezione: IP67

Sensore fotoelettrico
Dotato di custodia cilindrica in ottone
Campo di attivazione 3 metri
Dotato di luce infrarossa modulata
Uscita : 200 mA PNP
Dotato di sensore impulso luce/buio selezionabile

Unità di rifasamento automatico
Alimentazione 3F + PE + N
Alimentazione: 415V 7 gradini
Potenza: 17.5 kVAR
Potenza batteria: 2.5+5+10 kVAR
Corrente nominale: 23 A
Corrente nominale sezionatore: 40 A
Frequenza: 50 Hz
Tensione di isolamento: 690 V
Ventilazione Naturale
Installazione: a parete per interni
Gradi di protezione: IP30
Ingresso cavi dall'alto
Collegamenti interni FS17
Dispositivi di scarica su ogni batteria
Fusibili NH-00 GL
Corrente di corto circuito 50 kA
Dimensioni (LxPxH): 400x270x400 mm

• Calotta Connettore Ingresso Cavi Laterale
• Grandezza: 4
• Tipo: HDC 10B TSBU 1M25G
• Cavi: M25
• Grado di Protezione: IP65
• Materiale: Alluminio Pressofuso
• Materiale elemento di bloccaggio: Acciaio
• Dimensioni: 73x52x58,5mm
