Cassetta per collettori Giacomini R595AY002
Completa di coperchio
Adatta per collettori in barra da 3/4" o 1"
Idonea per collettori modulari DN25
Fissaggio del coperchio con viti
Materiale: Plastica
Dimensioni: 370x300x90 mm
Per l'installazione dei collettori utilizzare i supporti R598K

Maggiori specifiche in scheda tecnica

Testa elettrotermica normalmente chiusa Giacomini
Idonea per utilizzi con:
- valvole termostatizzabili, collettori
- valvole di zona serie R291, R292, R292E
Numero dei conduttori: 4
Legenda funzione cavi:
- Marrone; fase, Blu; neutro, Nero e grigio; microinterruttore di fine corsa
Sezione dei conduttori: 0.5 mmq
Lunghezza cavo: 1 metro
Alimentazione: 230 Vac
Potenza assorbita: 2.5 W
Con microinterruttore di fine corsa
Microinterruttore: 5 A 125 Vac, 3 A 250 Vac
Attacco ad aggancio rapido
Grado di protezione: IP40
Range di temperatura: da -5 a 50 gradi

Maggiori specifiche in scheda tecnica

• Collettore componibile semplice per impianti sanitari
• Tre Stacchi
• Filettatura di ingresso e uscita : 1"
• Completo di  rubinetti di intercettazione
• Materiale : Ottone.
• Attacchi per adattatori tubo rame, plastica o multistrato da 16
• Campo di temperatura 5÷100 °C.
• Pressione massima di esercizio 10 bar.
• Interasse stacchi : 35mm

Scarica la scheda tecnica

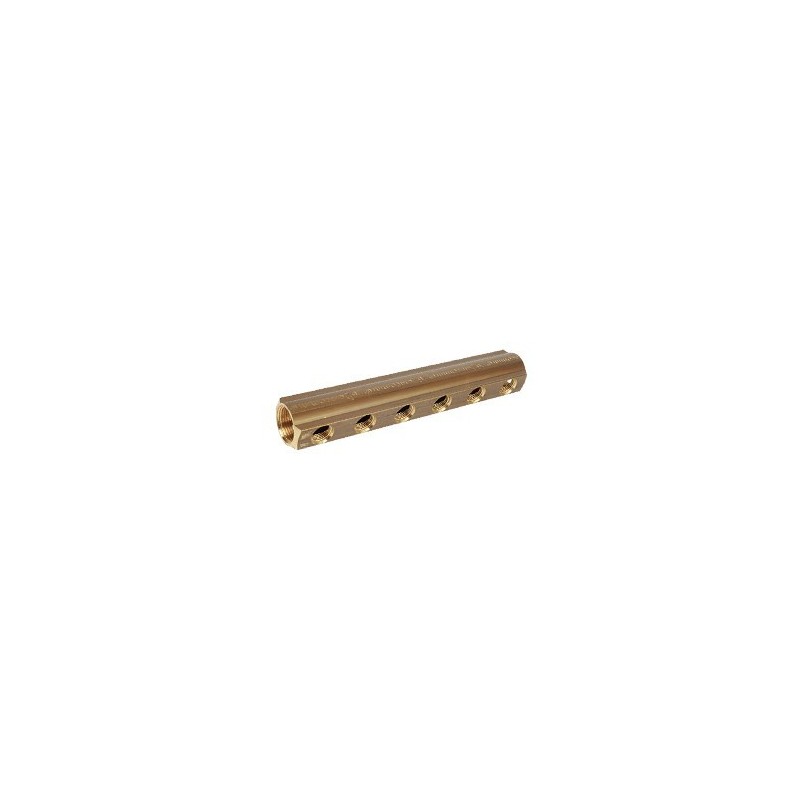

Collettore di distribuzione
Materiale : Ottone
Dotato di attacchi filettati femmina
Interassi attacchi : 70 mm
Pressione massima di esercizio : 16 bar
Filettattura degli attacchi : 1 1/4" x 3/4" /3

• Coppia di collettori modulari terminali ad aggancio rapido
• Materiale : Ottone
• Attacchi per adattatore tubo rame, plastica o multistrato da 18
• Interasse attacchi moduli assemblati 50 mm (DN32)
• Filettatura : 1"
• Campo di temperatura 5÷90 °C
• Pressione massima di esercizio 10 bar

Scarica la scheda tecnica

• Supporti l’installazione di collettori complanari R587 da 3/4” o 1”
• Il kit e' composto da :
• 2 supporti per collettori complanari
• 4 basette per collettori complanari R587
• 2 viti autofilettanti.

• Collettore componibile semplice
• Materiale : Ottone
• Numero di Stacchi : 2
• Attacchi per adattatori tubo rame, plastica o multistrato da 16
• Filettatura Ingresso 3/4" Maschio
• Filettatura Uscita : 3/4" Femmina
• Interasse Stacchi : 35mm
• Campo di temperatura 5÷110 °C .
• Pressione massima di esercizio 10 bar

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Cassetta ad incasso in plastica con coperchio
• Completa di kit di fissaggio
• Per collettori 3/4" o 1"
• Adatta per collettori della serie serie R580, R551, R580C, R585C, modulari DN25 e R587B
• Dimensioni 332 x 272 x 86 mm
• Dotate di una protezione per intonaco in cartone

• Coppia di collettori modulari terminali ad aggancio rapido
• Materiale : Ottone
• Attacchi per adattatore tubo rame, plastica o multistrato da 16
• Interasse attacchi moduli assemblati 35 mm (DN25)
• Filettatura :1"
• Campo di temperatura 5÷90 °C
• Pressione massima di esercizio 10 bar

Scarica la scheda tecnica

• Cassetta in plastica con coperchio.
• Per collettori:
• In barra da 3/4" o 1" (interasse 35 mm)
• Modulari DN25
• Componibili R580CY062, R580CY063, R580CY064, R585CY062, R585CY063, R585CY064
• Complanari R587
• Fissaggio del coperchio con viti.

Collettore componibile Giacomini R585CY062
Idoneo per acqua sanitaria
Con rubinetti di intercettazione
Tipo attacchi: 3/4" maschio femmina
Numero e tipo rubinetti: 2x1/2"
Diametro sede adattatore: 16mm
Interasse stacchi: 35mm
Materiale: Ottone
Pressione massima d'esercizio: 10bar
Temperatura d'esercizio minima/massima: 5/100 °C
Dimensioni LxA: 82x69mm

Maggiori specifiche in Scheda Tecnica

• Collettore componibile semplice
• Materiale : Ottone
• Numero di Stacchi : 2
• Attacchi per adattatori tubo rame, plastica o multistrato da 16
• Filettatura Ingresso 1" Maschio
• Filettatura Uscita : 1" Femmina
• Interasse Stacchi : 35mm
• Campo di temperatura 5÷110 °C .
• Pressione massima di esercizio 10 bar

Scarica la scheda tecnica

Scarica il foglio di istruzioni

Collettore componibile semplice
Materiale : Ottone
Numero di Stacchi : 2
Filettatura stacchi : 1/2"
Adattatore per tubo da 16 sugli stacchi
Filettatura Ingresso 3/4" Maschio
Filettatura Uscita : 3/4" Femmina
Interasse Stacchi : 35mm
Campo di temperatura da 5 a 110° C
Pressione massima di esercizio 10 bar

Scarica la scheda tecnica

• Collettore modulare ad aggancio rapido
• Materiale : Ottone.
• Attacchi per adattatore tubo rame, plastica o multistrato da 18
• Interasse attacchi moduli assemblati 50 mm (DN32)
• Campo di temperatura 5÷90 °C.
• Pressione massima di esercizio 10 bar.

Scarica la scheda tecnica

• Collettore componibile semplice per impianti sanitari
• Tre Stacchi
• Filettatura di ingresso e uscita : 3/4"
• Completo di  rubinetti di intercettazione
• Materiale : Ottone.
• Attacchi per adattatori tubo rame, plastica o multistrato da 16
• Campo di temperatura 5÷100 °C.
• Pressione massima di esercizio 10 bar.
• Interasse stacchi : 35mm

Scarica la scheda tecnica

• Collettore componibile semplice per impianti sanitari
• Quattro Stacchi
• Filettatura di ingresso e uscita : 1"
• Completo di  rubinetti di intercettazione
• Materiale : Ottone.
• Attacchi per adattatori tubo rame, plastica o multistrato da 16
• Campo di temperatura 5÷100 °C.
• Pressione massima di esercizio 10 bar.
• Interasse stacchi : 35mm

Scarica la scheda tecnica
