Come sostituire un citofono ? Semplice Guarda il video realizzato da noi!

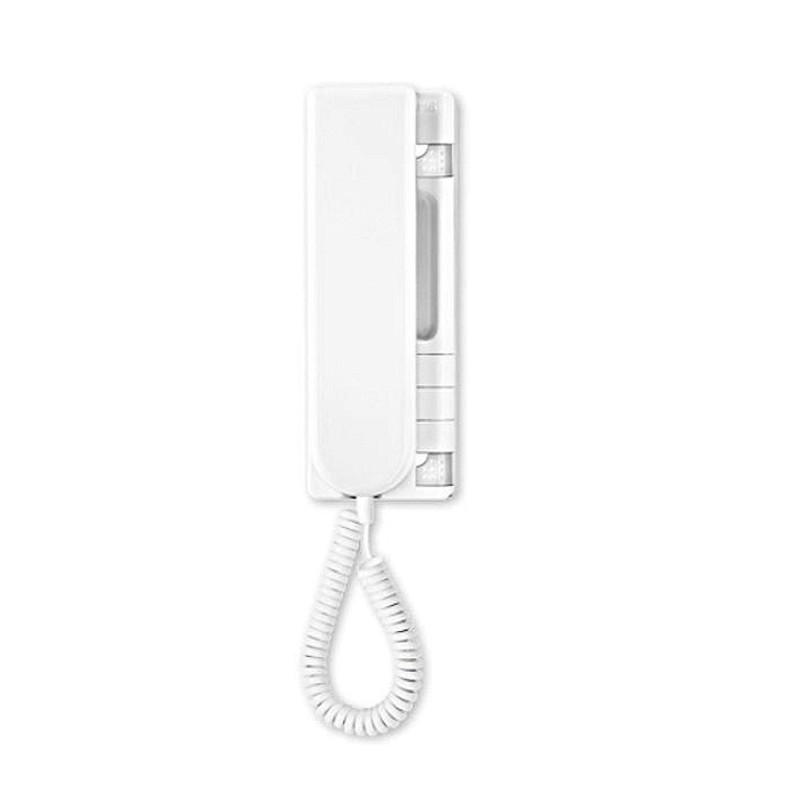

Citofono Universale Urmet 1130/16
Il nuovo citofono universale Urmet 1130/16 e' il nuovo modello di citofono Urmet che puo' sostituire la gran parte dei citofoni in commercio sia a bussata elettronica che a bussata tradizionale. Puo' inoltre sostituire citofoni con impianti 1+N(2 fili). Ti riportiamo di seguito il documento scaricabile dove potrai scaricare il librtetto di istruzioni e compatibilita' con le altre marche.
DESCRIZIONE DEI MORSETTI IN FUNZIONE DEL TIPO DI IMPIANTO
IMPIANTI 4+n (5 fili audio)
1 Fonia entrante (altoparlante) CA Chiamata a ronzatore o elettronica 2 Fonia uscente (microfono) 6 Massa impianto 10 Da collegare al morsetto 6 del citofono 9 Apriporta
IMPIANTI 1+n (2 fili)
1 Collegamento di massa dell’impianto CA Non connesso 2 Fonia/chiamata/apriporta 6 Non connesso 10 Collegare al morsetto 1 del citofono 9 Collegare al morsetto 2 del citofono
IMPIANTI 4+n (CONFIGURAZIONE DI DEFAULT)
Posizionare il jumper JPC nella posizione “+”. Per impianti 4+n (5 fi li audio) settare i jumper JP1, JP2, JP3, JP4 e JP5 tutti nella posizione “5” (confi gurazione standard).
In caso di fonia tradizionale (capsula a carbone), lasciare i trimmer MIC e SPK nella posizione di default (MIC regolato tutto in senso orario, SPK regolato tutto in senso antiorario). In caso di fonia elettronica (microfono elettrete), ruotare il trimmer SPK tutto in senso orario.
IMPIANTI 1+n
Posizionare il jumper JPC nella posizione “+”. Per impianti 1+n (2 fi li) settare i jumper JP1, JP2, JP3, JP4 e JP5 tutti nella posizione “2”. Ruotare il trimmer SPK tutto in senso orario. Ruotare il trimmer MIC a circa metà corsa.
CHIAMATA SU RONZATORE (CONFIGURAZIONE DI DEFAULT) Posizionare il jumper JPA nella posizione “R”.
CHIAMATA ELETTRONICA SU ALTOPARLANTE DEL MICROTELEFONO Posizionare il jumper JPA nella posizione “E”.
Custodia da appoggio parete con visiera complete di cornice Custodia da appoggio parete con visiera Dimensione custodia: 120x245x50 mm Profondità: 102 mm E' compatibile con i frontali : UTD 725/101 UTD 725/102 Articolo: 725/710 Materiale alluminio Numero file: 1
Kit citofonico monofamiliare Urmet Sistema: 2Voice Kit base per la realizzazione di una installazione audio monofamiliare Con pulsantiera Mikra2 Il kit è composto da: - n. 1 cod. 1083/1 - Pulsantiera monofamiliare audio, Mikra2 - n. 1 cod. 1189/1 - Citofono base 2 fili - n. 1 cod. 1083/23 – Alimentatore di colonna 2Voice Grado di protezione: IP65 Resistenza all'urto: IK07
Dimensione frontale: 336x205 mm Dimensioni scatola incasso: 321x194x43.5 mm Targhette illuminabili con lampada a siluro da 3 W Dimensione targhetta portanome: 14.5x54.5x2 mm Grado di protezione: IP 33
Frontale due pulsanti su una fila con scatola ad incasso predisposto per posto esterno 925/102
Predisposto per posti esterni : 1128/500 1128/510 1072/19A 1038/7 1083/8
Dimensione frontale: 240x113 mm Dimensioni scatola incasso: 225x102x43.5 mm Targhette illuminabili con lampada a siluro da 3 W Dimensione targhetta portanome: 14.5x54.5x2 mm Grado di protezione: IP 33
Custodia da appoggio parete con visiera complete di cornice Custodia da appoggio parete con visiera Dimensione custodia: 212x197x50 mm Profondità: 102 mm E' compatibile con i frontali : UTD 725/204 UTD 725/206 UTD 725/208 UTD 725/210 Articolo: 725/721 Materiale alluminio Altezza: 269 mm Numero file: 2
Frontale quattro pulsanti su una fila con scatola ad incasso predisposto per posto esterno 925/104
Predisposto per posti esterni : 1128/500 1128/510 1072/19A 1038/7 1083/8
Dimensione frontale: 288x113 mm Dimensioni scatola incasso: 273x102x43.5 mm Targhette illuminabili con lampada a siluro da 3 W Dimensione targhetta portanome: 14.5x54.5x2 mm Grado di protezione: IP 33
