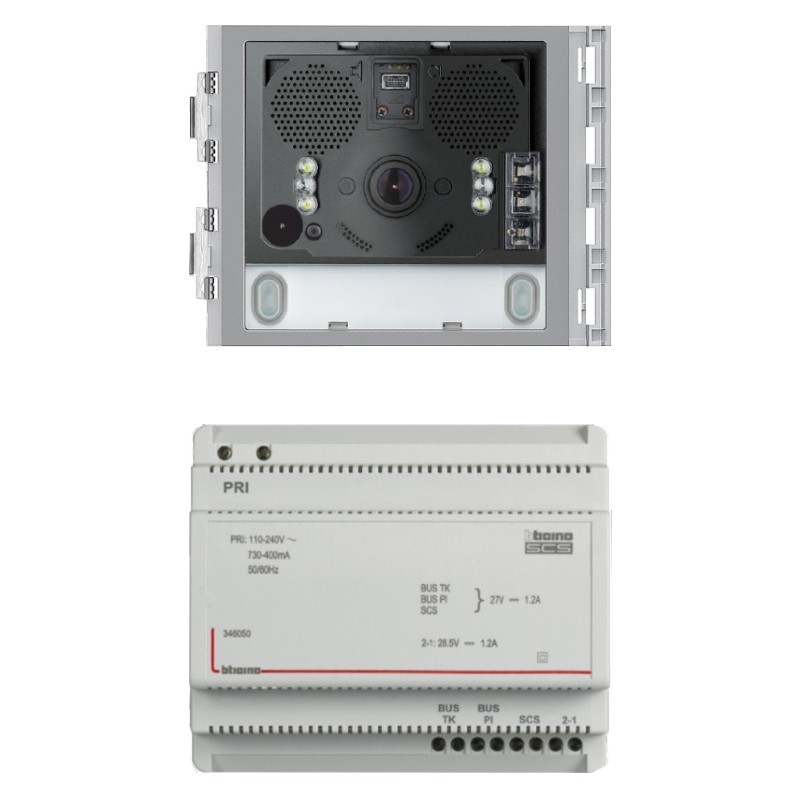

Il Modulo Audio Video Sfera è una soluzione avanzata per la realizzazione di impianti video a colori su tecnologia a 2 fili, progettato per garantire un'alta qualità delle immagini e una gestione semplice dei dispositivi di comunicazione. Il modulo è equipaggiato con una telecamera ad alta qualità da 5 MP, dotata di obiettivo grandangolare, che consente un'ampia visualizzazione. La telecamera è inoltre supportata da filtri digitali per migliorare la qualità dell'immagine in diverse condizioni di luce e da LED bianchi per l'illuminazione del campo di ripresa, rendendo il sistema altamente performante anche in ambienti scarsamente illuminati.
Il segnale video digitale viene trasmesso ai videocitofoni tramite la codifica PAL, sfruttando la tecnologia SCS BUS a 2 fili, che semplifica l'installazione e riduce i costi, mantenendo alte prestazioni. Il sistema permette inoltre di regolare il volume dell'altoparlante e del microfono, garantendo una comunicazione chiara e precisa. Può gestire fino a 98 chiamate a pulsanti grazie all’uso di moduli a doppia fila aggiuntivi, offrendo quindi grande flessibilità in impianti di grandi dimensioni.
La telecamera ha un angolo di visione orizzontale di 119 gradi e verticale di 92 gradi, assicurando una visualizzazione ampia e dettagliata dell'area circostante. Il modulo supporta anche l'attivazione di un'elettroserratura, collegabile direttamente ai morsetti S+ ed S- (18 V, 4 A impulsivi), e un pulsante apriporta locale tramite i morsetti PL. Questa funzionalità permette un controllo diretto e sicuro dell'accesso.
Il dispositivo è progettato per essere predisposto all'alimentazione supplementare e presenta LED frontali che segnalano lo stato di funzionamento del sistema: apriporta, comunicazione attiva, chiamata inoltrata e sistema occupato. Inoltre, è dotato di un sensore ottico integrato, che attiva automaticamente la retroilluminazione notturna per una visibilità ottimale durante la notte.
Il modulo audio-video può essere facilmente configurato fisicamente o tramite un PC utilizzando un software specifico, scaricabile gratuitamente dal sito ufficiale www.homesystems-legrandgroup.com. Inoltre, il dispositivo deve essere completato con un frontale di finitura, che consente di adattarlo esteticamente all'ambiente.
Il Alimentatore BUS-SCS è un componente essenziale per il corretto funzionamento dell’impianto, fornendo alimentazione in bassissima tensione di sicurezza (SELV). Questo alimentatore è adatto a impianti audio e video a 2 fili e si presenta in una custodia modulare DIN 6, con una alimentazione in ingresso di 110 - 240 V a.c. a 50-60 Hz. Esso fornisce due alimentazioni separate per i morsetti BUS TK, BUS PI e SCS, ma non è possibile utilizzarle contemporaneamente. È dotato di protezione contro sovraccarichi e cortocircuiti, garantendo sicurezza e affidabilità. L’alimentatore può essere utilizzato anche come alimentazione supplementare per i posti interni o esterni predisposti, ma in tal caso non deve essere utilizzata nessun’altra uscita.
