Kit Came per serrande automatiche

Composto da :

• 1 Telecomado
• 1 Quadro comando
• 1 Scheda ricevente

• Kit tubolare Mondrian 5
• Alimentazione 230 V
• Lunghezza : 453 mm
• Potenza : 161 W
• Filo comune : Blu
• Nero e marrone : salita e discesa
• Possibilità di utilizzo su tubo da 50 mm tondo oppure ottagonale
• Finecorsa manuale meccanico con regolazione progressiva a viti
• Testa universale per applicazione di qualsiasi piastra di fissaggio
• Kit composto da:
• Motore tubolare Mondrian 5 diametro 45mm
• Coppia 20 nm (per tapparelle fino a 36 kg)
• Adattatore diametro 45 mm ottagonale 59 x 0,6 mm.
• Inserto sicurezza
• Supporto regolabile doppia asola
• Tempo nominale di funzionamento: 4 minuti
• Grado di protezione: IP 44

Scarica la scheda tecnica del motore

• Supporto per lampeggiante
• Materiale Plastico
• Adatte all'utilizzo in ambienti esterni(intemperie)
• Misure : 60x60x100 mm
• Adatto per i lampeggianti KLED e KLED24

Scarica il libretto di istruzioni

Meccanismo di sblocco

Utilizzabile con motori per cancelli scorrevoli

Codice : CAME 001RSDN001

Scarica il manuale di istruzioni

Kit 2 selettori a chiave Came
Con cilindro serratura DIN

Comandabili con la stessa chiave
Da esterno
Retroilluminazione blu
Colore Cover: Grigio RAL 7024

AUTODIAGNOSI dei dispositivi di sicurezza

PRELAMPEGGIO in apertura e chiusura

RIAPERTURA durante la chiusura

RICHIUSURA durante l’apertura

ATTESA ostacolo

STOP TOTALE

STOP PARZIALE

RILEVAZIONE OSTACOLO davanti alle fotocellule

ENCODER

Dispositivo per il CONTROLLO DEL MOVIMENTO e la RILEVAZIONE DELL’OSTACOLO

Collegamento LAMPEGGIATORE

Collegamento LAMPADA CICLO

Collegamento antenna

Collegamento LAMPADA DI SEGNALAZIONE APERTO

Collegamento LAMPADA DI SEGNALAZIONE CHIUSO

AUTOAPPRENDIMENTO del CODICE RADIO del trasmettitore

TEMPO DI RICHIUSURA AUTOMATICA regolabile

Rallentamento in APERTURA e/o CHIUSURA

VELOCITÀ DI MARCIA e di RALLENTAMENTO regolabili

DISPLAY

FRENO elettronico

AUTOAPPRENDIMENTO dei finecorsa in apertura e chiusura

Scarica il fascicolo tecnico

• Kit ATI CAME
• Composto da:
• N.02 001A3000 Motoriduttore irrevesibile per cancelli a battente fino a 3mt 230V

• N.01 002ZA3N Quadro comando multifunzione 230V

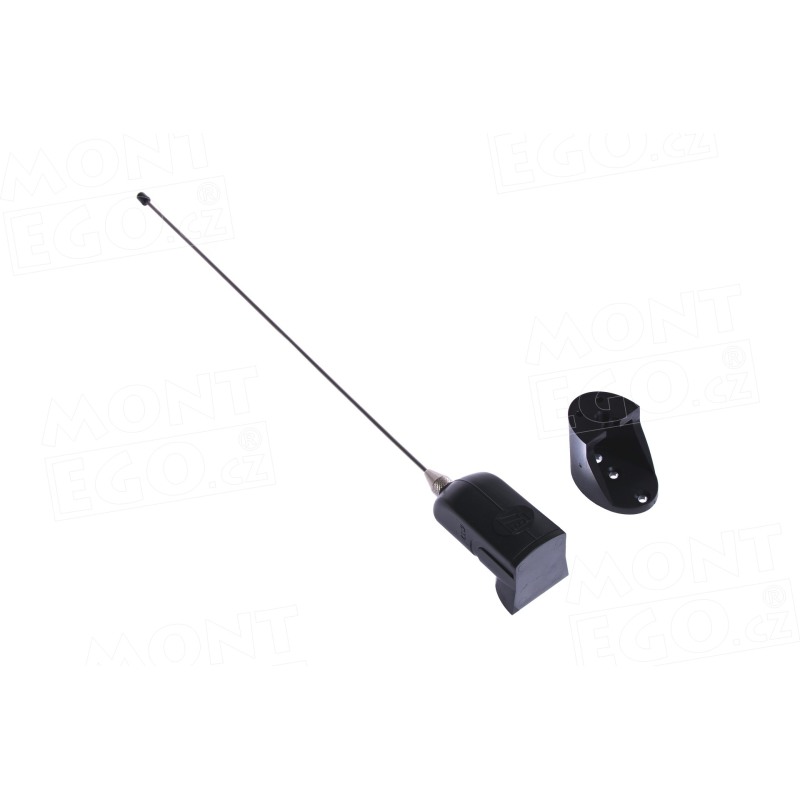

• N.01 TOP-A433N Antenna

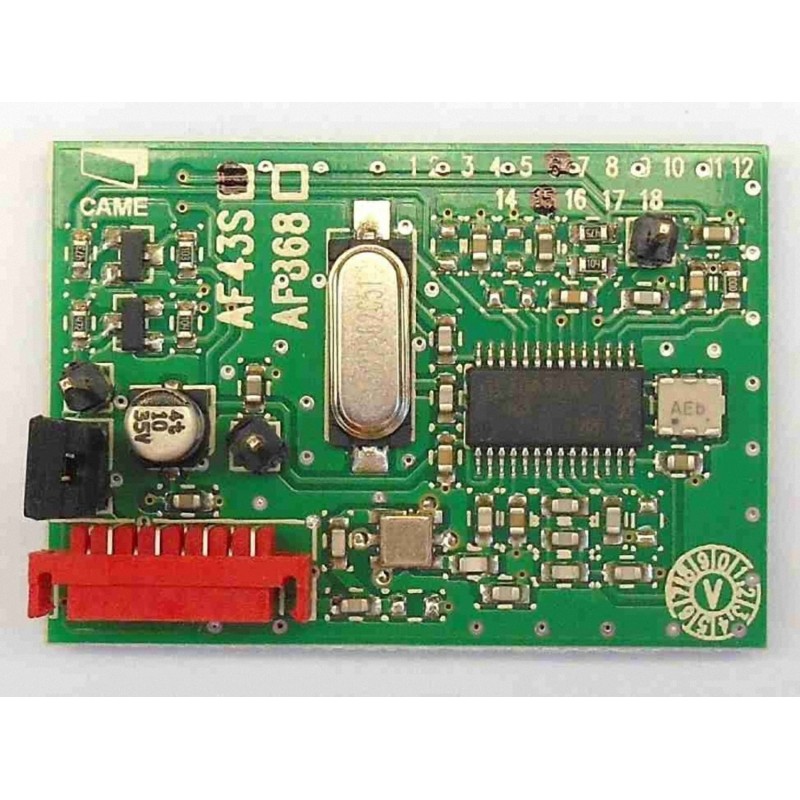

• N.01 AF43S Scheda radio ad innesto

• N.01 DIR10 Coppia di fotocellule 12/24V 10mt Max

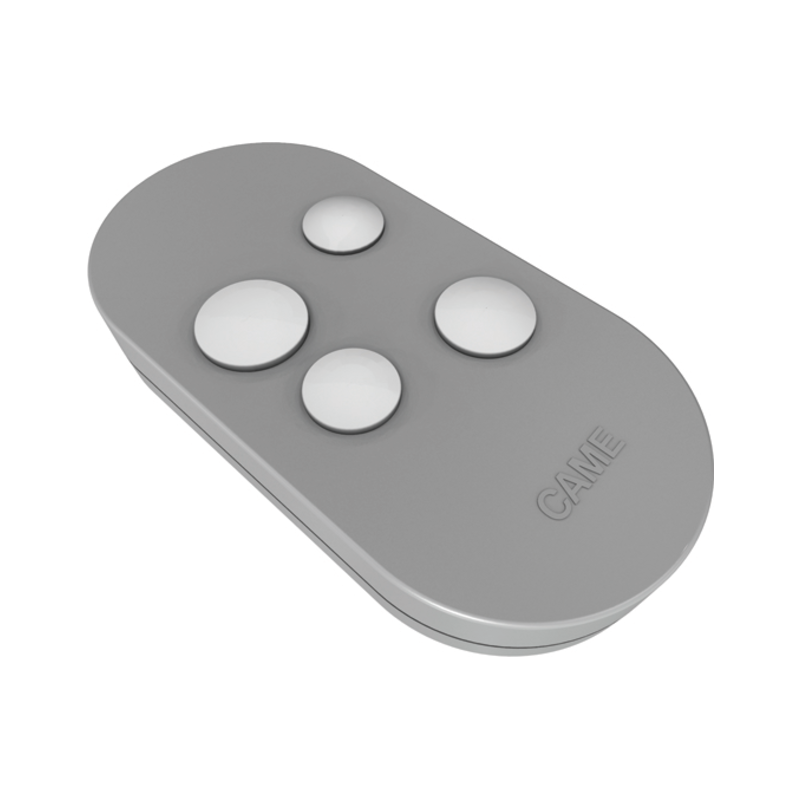

• N.02 TOP-432EE Trasmettitore doppia frequenza quadricanale ad autoapprendimento

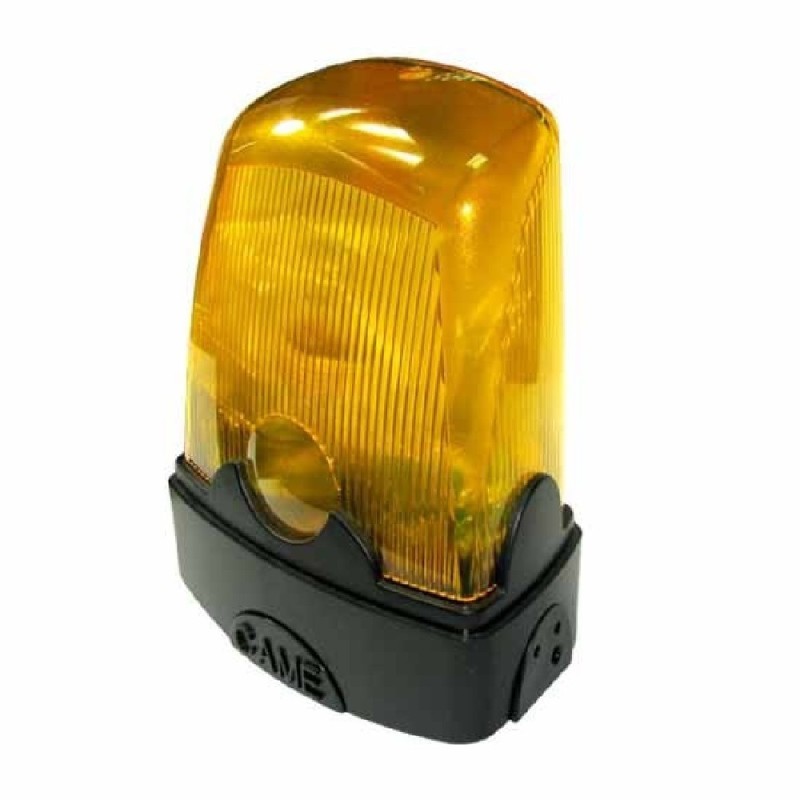

• N.01 001KLED Lampeggiatore di segnalazione LED

Scarica la scheda tecnica del Motoriduttore

• Quadro di comando CAME ZR24N
• Utilizzo: Motoriduttore per Serrande avvolgibili 230V
• Grado di protezione: IP54
• Alimentazione: 230V
• Potenza: 500W
• Materiale: ABS
• Assorbimento in stand-by 1W
• Potenza motore 600 W
• Potenza accessori max 3,5W
• Materiale del contenitore ABS
• Dimensioni : 225x115x84

Scarica la scheda tecnica del prodotto

Colonnina per fotocellule Came
Adatta per fotocellule della serie DIR
Altezza: 500 mm
Abbinabile il supporto art. 001G02802
Materiale: Alluminio

Quadro comandi multifunzione Came
Modello: 801QA-0050
Tensione di alimentazione: 230 Vac
Adatto per cancelli a 2 ante battenti a 24 V
Completo di display di programmazione e segnalazione autodiagnosi
Adaptive Speed & Torque Technology
Ingressi BUS CXN
Numero di ingressi di sicurezza: 2
Memorizzazione fino a 250 utenti
Grado di protezione: IP54
Alimentazione motore: 36 Vdc
Potenza: 360 W
Dimensioni (LxHxP): 204x273.5x132 mm

• Dispositivo di sblocco con chiave a leva
• Materiale: Alluminio pressofuso
• Adatto per uso esterno (alle intemperie)
• Antivandalo
• Contenuto della confezione:
• 4 viti di fissaggio  M8 x 35
• 4 rosette zigrinate

Scarica le istruzioni

Corona luminosa LED
Adatta per Gard GT4
Colorazione LED: rosso e verdi

• Dispositivo di sblocco con chiave personalizzata
• Tipo cilindro della chiave: EURO-DIN
• Materiale: Alluminio pressofuso
• Adatto per uso esterno (alle intemperie)
• Antivandalo
• Contenuto della confezione:
• 4 viti di fissaggio  M8 x 30
• 4 rosette zigrinate

Scarica le istruzioni

Modulo di controllo radio ad innesto
Per la gestione di accessori wireless
Gestione via radio della serie wireless Rio
Gestisce fino a 10 unità
Per schede o quadri di comando con connettore ad innesto
Assorbimento massimo: 25 mA
Portata radio massima: 30 metri
Alimentazione: 5V
Frequenza segnale radio: 868,95 MHz

Supporto per fotocellule Came
Adatto per l'applicazione di fotocellule
Serie DIR
Idoneo per barrire serie GARD
Abbinabile alla colonnina art. 001DIR-L

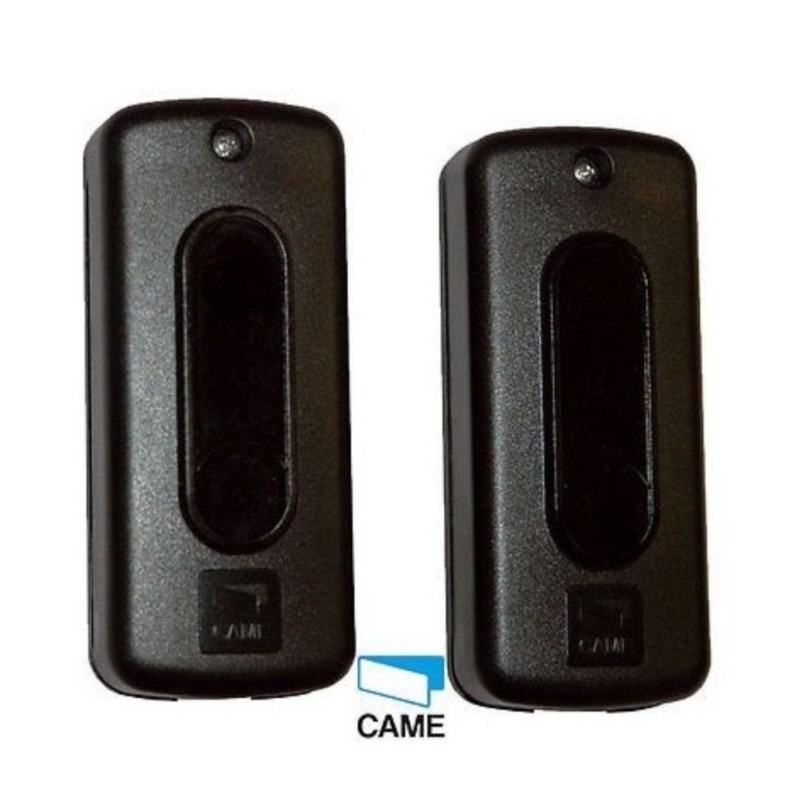

• Fotocellule da esterno a raggio infrarosso
• Portata 10 mt
• Adatte all'utilizzo in ambienti esterni(intemperie)
• Alimentazione 12 - 24V AC-DC
• Portata relè a 24 V (mA) 500
• Assorbimento a 24 V AC (mA) 60
• Misure : 46x108x23 mm
• Grado di protezione : IP54
• Portata max contatti relè a 24 V (A) 0,5
• Materiale : Policarbonato

Scarica la scheda tecnica
