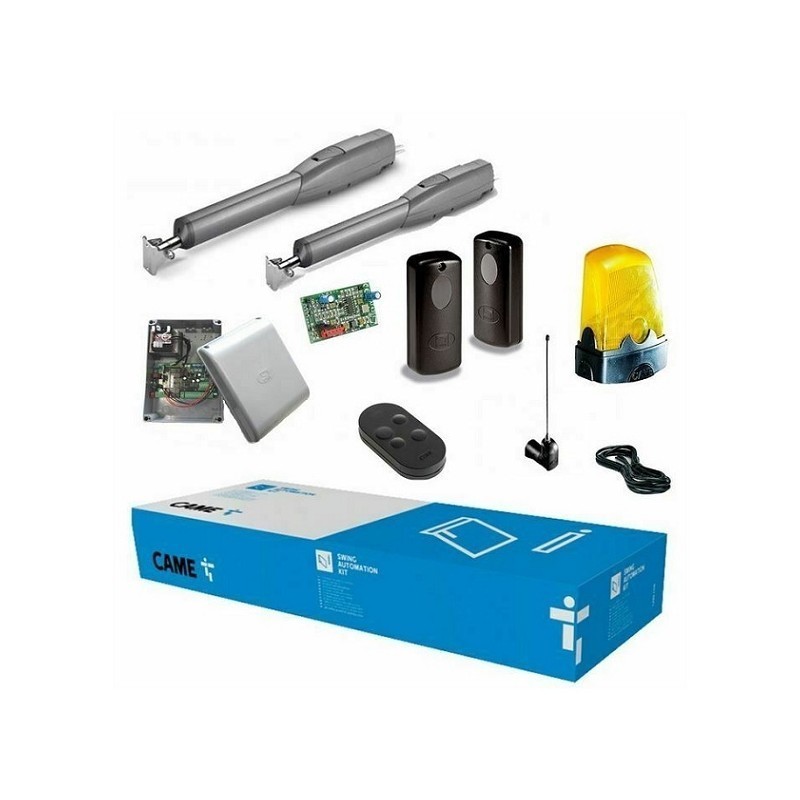

Kit automazione 24V per ante battenti fino a 3 metri
Kit Came composto da:
- 2 Motoriduttori telescopisci a 24V irreversibili cod. 801MP-0070 ATS30DGS
- 1 Scheda radiofrequenza ad innesto cod. 001AF43S
- 1 Trasmettitore rolling code quadricanale a 433,92mh cod. 806TS-0270 TOP44RBN
- 1 Coppia di fotocellule BUS CXN cod. 806TF-0110 DXR20SAP
- 1 Lampeggiatore di segnalazione a led RGB cod. 806LA-0050 KRX1B1RW
- 1 Supporto fissaggio a parete per lampeggiatori krx cod. 806LA-0040
- 1 Quadro comando multifunzioni cod. 801QA-0050 ZLX24MA

Maggiori specifiche in descrizione
Immagine puramente indicativa

• Scheda elettrica CAME
• Ricambio per Lampeggiatore Led
• 120/230 V

Modulo per controllo di bordi sensibili resistivi
Tecnologia Wireless
Nessun cablaggio necessario
Alimentazione: 3V
Grado di protezione: IP54
Frequenza segnale radio: 868,95 MHz
Tipo batterie: 1 CR123A Litio
Capacità batterie: 1700 mAh
Segnalazione guasti e batteria scarica
Colore: nero

• Cremagliera CAME
• Materiale: Laminato zincato
• Misure: 30x30x100mm

• Kit tubolare Mondrian 5
• Alimentazione 230 V
• Lunghezza : 523 mm
• Potenza : 200 W
• Filo comune : Blu
• Nero e marrone : salita e discesa
• Possibilità di utilizzo su tubo da 50 mm tondo oppure ottagonale
• Finecorsa manuale meccanico con regolazione progressiva a viti
• Testa universale per applicazione di qualsiasi piastra di fissaggio
• Kit composto da:
• Motore tubolare Mondrian 5 diametro 45mm
• Coppia 30 nm (per tapparelle fino a 55 kg)
• Adattatore diametro 45 mm ottagonale 59 x 0,6 mm.
• Inserto sicurezza
• Supporto regolabile doppia asola
• Tempo nominale di funzionamento: 4 minuti
• Grado di protezione: IP 44

Scarica la scheda tecnica del motore

Modulo di controllo radio da esterno
Per la gestione di accessori wireless
Portata radio massima: 30 metri
Grado di protezione (IP): 55
Alimentazione: 24V AC - DC
Frequenza segnale radio: 868,95 MHz
Materiale: ABS - Policarbonato

• Kit tubolare Mondrian 5
• Alimentazione 230 V
• Lunghezza : 453 mm
• Potenza : 161 W
• Filo comune : Blu
• Nero e marrone : salita e discesa
• Possibilità di utilizzo su tubo da 50 mm tondo oppure ottagonale
• Finecorsa manuale meccanico con regolazione progressiva a viti
• Testa universale per applicazione di qualsiasi piastra di fissaggio
• Kit composto da:
• Motore tubolare Mondrian 5 diametro 45mm
• Coppia 20 nm (per tapparelle fino a 36 kg)
• Adattatore diametro 45 mm ottagonale 59 x 0,6 mm.
• Inserto sicurezza
• Supporto regolabile doppia asola
• Tempo nominale di funzionamento: 4 minuti
• Grado di protezione: IP 44

Scarica la scheda tecnica del motore

Automazione motore cancello scorrevole 230 V CAME BKS18AGS

• Dimensioni : 359.5x326x262
• Potenza : 660 W
• Assorbimento : 4.2 A
• Alimentazione : 230 V
• Alimentazione motore : 230 V
• Consumo in stand-by : 4.5 W
• Spinta : 1150 N
• Velocità di apertura : 10.5m/min
• Temperatura di esercizio : -20°C +55°C
• Condensatore : 31.5 μF
• Termoprotezione motore : 150 °C
• Peso : 19.5 Kg

Contenuto della confezione

• Coperchio
• Coperchio frontale
• Motoriduttore
• Ventola (serie BKS08AGS)
• Condensatore
• Finecorsa meccanico
• Piastra di fissaggio
• Supporto scheda elettronica
• Scheda elettronica ZBKN
• Alette di finecorsa
• Trasformatore
• Staffe di montaggio per alloggiamento accessori (opzionale)
• Sportello di sblocco
• Minuteria di fissaggio

Scarica la scheda tecnica

Scheda bicanale Came
Per i selettori a tastiera e lettori PROX a trasponder
Tasto memorizzazione codice per canale 1 (OUT1)
Tasto memorizzazione codice per canale 2 (OUT2)
Tasto cancellazione totale memoria
LED di segnalazione
Scheda Memory Roll per archivio dati
Alimentazione: 12 e 24 V
Grado di protezione: IP54
Numero contatti a relè: 2
Utenti massimi: 250
Classe del dispositivo III

• Motore interrato per cancelli a battente
• Per Ante fino a 3,5 mt (Guarda la tabella in descrizione)
• Per ante fino a 400Kg di peso (Guarda la Tabella in descrizione)
• Alimentazione 230 V
• Potenza :460 W
• Corrente assorbita 1,9 A
• Temperatura d’esercizio (°C) -20 ÷ +55
• Coppia (Nm) 320
• Tempo di apertura a 90° : 18 Sec.
• Cicli/ora 11
• Cicli consecutivi 3
• Termo-protezione motore 150 gradi centigradi
• Grado di protezione : IP67

1- Motoriduttore

2 - Leva di trasmissione del movimento

3 - Braccio del motore

4 - 5 Viti per la regolazione del punto di finecorsa

6 - Leva per l'aggancio dello sblocco

7 - Staffa di fissaggio

8 - Minuteria di fissaggio

Scarica la scheda tecnica

Cordone luminoso LED
Per aste di barriere automatiche di 1 metro
Per barriere della serie Gard
Lunghezza: 1 metro
Colore: Giallo con LED bianchi
Da abbinare al cavo di collegamento 001G028402

Quadro comando per cancelli a battente 230 V AC CAME ZA3P

• Dimensioni: 274x204x133
• Grado di protezione : IP 54
• Assorbimento a riposo : 60 mA
• Potenza complessiva dei motori collegati : 600 W
• Materiale del contenitore : ABS
• I dispositivi di comando e gli accessori sono a 24 V
• Gli accessori non devono superare complessivamente i 20 W

Contenuto del quadro

• Morsettiere collegamento
• Fusibile scheda elettronica
• Fusibile dispositivi di comando
• Fusibile accessori
• Fusibile elettroserratura
• LED programmazione
• Pulsanti memorizzazione codice radio
• Trimmer regolazione tempi
• Selettori funzioni
• Innesto scheda radiofrequenza AF
• LED tensione 24 V presente
• Trasformatore

Scarica la scheda tecnica

AUTODIAGNOSI dei dispositivi di sicurezza

PRELAMPEGGIO in apertura e chiusura

RIAPERTURA durante la chiusura

RICHIUSURA durante l’apertura

ATTESA ostacolo

STOP TOTALE

STOP PARZIALE

RILEVAZIONE OSTACOLO davanti alle fotocellule

ENCODER

Dispositivo per il CONTROLLO DEL MOVIMENTO e la RILEVAZIONE DELL’OSTACOLO

Collegamento LAMPEGGIATORE

Collegamento LAMPADA CICLO

Collegamento antenna

Collegamento LAMPADA DI SEGNALAZIONE APERTO

Collegamento LAMPADA DI SEGNALAZIONE CHIUSO

AUTOAPPRENDIMENTO del CODICE RADIO del trasmettitore

TEMPO DI RICHIUSURA AUTOMATICA regolabile

Rallentamento in APERTURA e/o CHIUSURA

VELOCITÀ DI MARCIA e di RALLENTAMENTO regolabili

DISPLAY

FRENO elettronico

AUTOAPPRENDIMENTO dei finecorsa in apertura e chiusura

Scarica il fascicolo tecnico

• Dispositivo di sblocco con chiave a leva
• Materiale: Alluminio pressofuso
• Adatto per uso esterno (alle intemperie)
• Antivandalo
• Contenuto della confezione:
• 4 viti di fissaggio  M8 x 35
• 4 rosette zigrinate

Scarica le istruzioni

Corona luminosa LED
Adatta per Gard GT8
Colorazione LED: rosso e verdi

• Grado di protezione (IP) 54
• Alimentazione (V) 12 - 24 AC - DC
• Materiale : PA66
• Controllo delle aree di movimento del cancello.
• Sincronizzazione fino a 8 coppie di fotocellule senza disturbi e senza collegamento filare tra trasmettitore e ricevitore
• Regolazione della portata del raggio infrarosso da 10 fino a 30 metri.
• Funzione filtro per evitare false rilevazioni causa intemperie e interferenze solari.
• Uscita contatto regolabile per utilizzare la fotocellula anche come dispositivo di comando.
• Funzione di allineamento tra trasmettitore e ricevitore.
