Filtro di scarico Tipo 7F.02
Per armadi e quadri elettrici
Ideato per UPS e RACK industriali
Per ventilatore con filtro
La dimensione del filtro di scarico deve:
Corrispondere alla dimensione del filtro ventilatore
Filtro interno facilmente sostituibile
Dimensioni: 125 x 125 mm
Da abbinare a ventilatore con filtro 7F.20.8230.2055
Colore: Grigio RAL 7035

• Ventilatore a Soffitto
• Diametro nominale delle pale: 1200 mm
• Peso: 7,1 Kg
• Alimentazione: 220 V
• Potenza assorbita: 70 W Max
• Corrente assorbita: 0,34 A Max
• Giri al Minuto: 198 RPM
• Isolamento: 1°Classe
• Portata aria Max: 13810 mc/h
• Velocità aria Max: 2,36 m/s
• Materiale calotte: ABS
• Materiale Pale: Acciaio elettrozincato antigraffio
• Materiale asta di sostegno: Acciaio
• Colore: Bianco
• Dimensioni asta di sostegno: 375 mm
• Dimensioni: 1284 x 495 mm

Scarica il manuale di istruzioni

Scarica il manuale tecnico

Scarica lo schema di collegamento

VERSIONE BASE

Diametro: 100mm
Alette: interne automatiche
Motore: con cuscinetti a sfera
Azionamento: tramite interruttore separato ON/OFF oppure tramite interruttore di luce



Aspiratore elicoidale a serranda fissa

• Utilizzato negli ambienti civili
• Adatto per l'espulsione diretta
• Applicabile a muro, a soffitto e a vetro
• Diametro tubazione: 119 mm
• Portata massima: 170 m³/h
• Peso: 0,8 Kg
• Tensione: 230 V
• Potenza assorbita: 15 W
• Motore ad induzione
• Materiale: Tecnopolimero
• Pressione sonora: 42 dB
• Grado di protezione IPX4
• Dimensioni: 180x180x121mm
• Facile da installare

Scarica la scheda tecnica

Aspiratore centrifugo in linea da condotto AXC 100B Elicent 2AX1123

• Utilizzato negli ambienti civili e industriali
• Applicabile in orizzontale o in verticale
• Staffe di fissaggio fornite a corredo
• Aspirano aria fino alla temperatura di 60°C
• Diametro tubazione: 100 mm
• Portata massima: 260 m³/h
• Peso: 3 Kg
• Frequenza: 50 Hz
• Tensione: 230 V
• Assorbimento: 0.13 A
• Potenza assorbita: 50 W
• Giri al minuto: 2530
• Motore monofase
• Materiale: acciaio verniciato con polveri epossidiche
• Equipaggiato di unità di ventilazione
• Pressione sonora: 36 dB
• Grado di protezione IPX4
• Facili da installare

Scarica la scheda tecnica

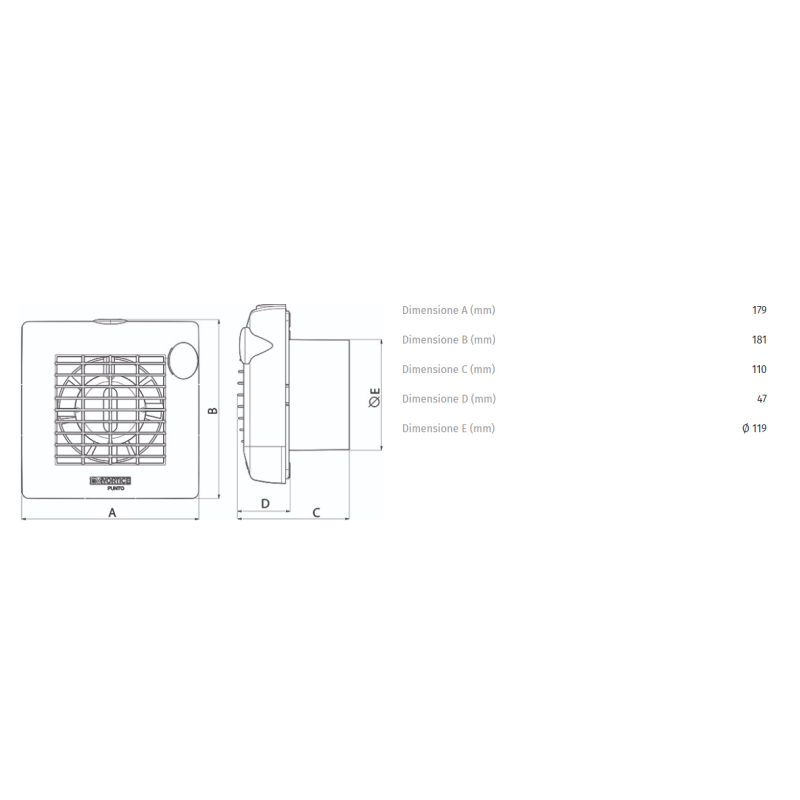

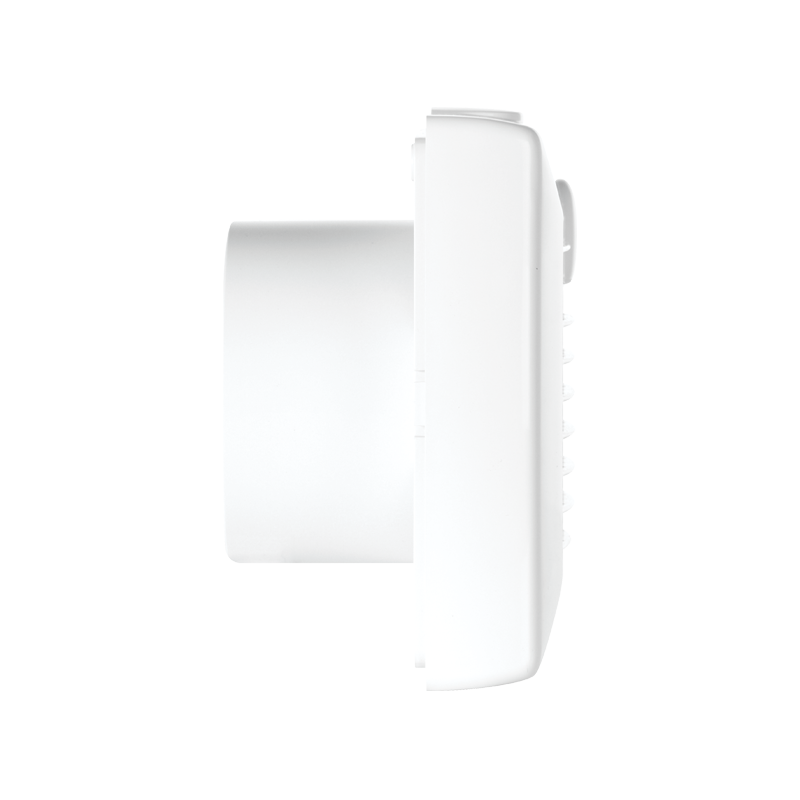

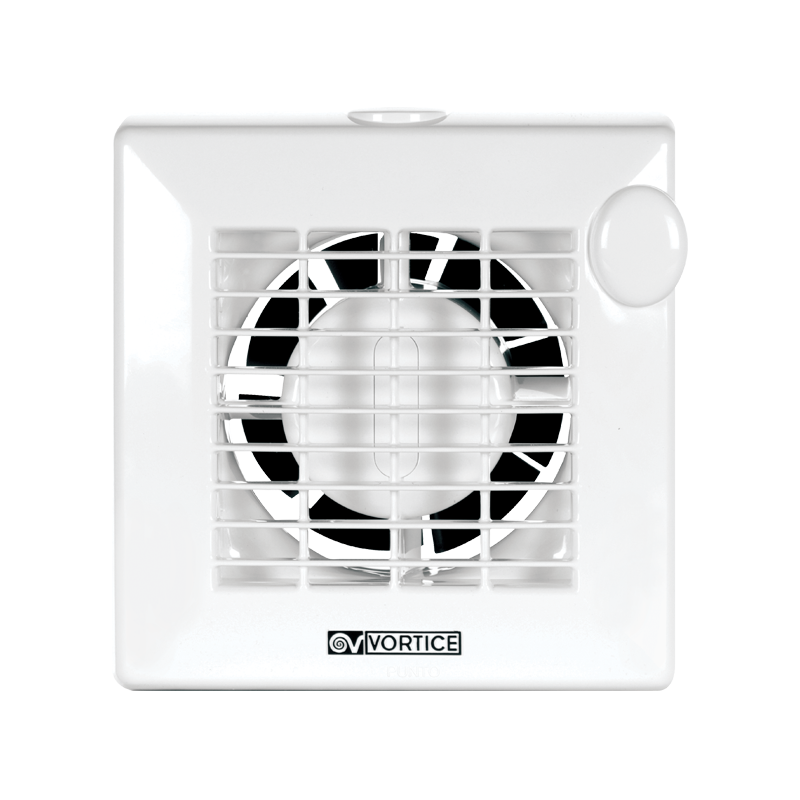

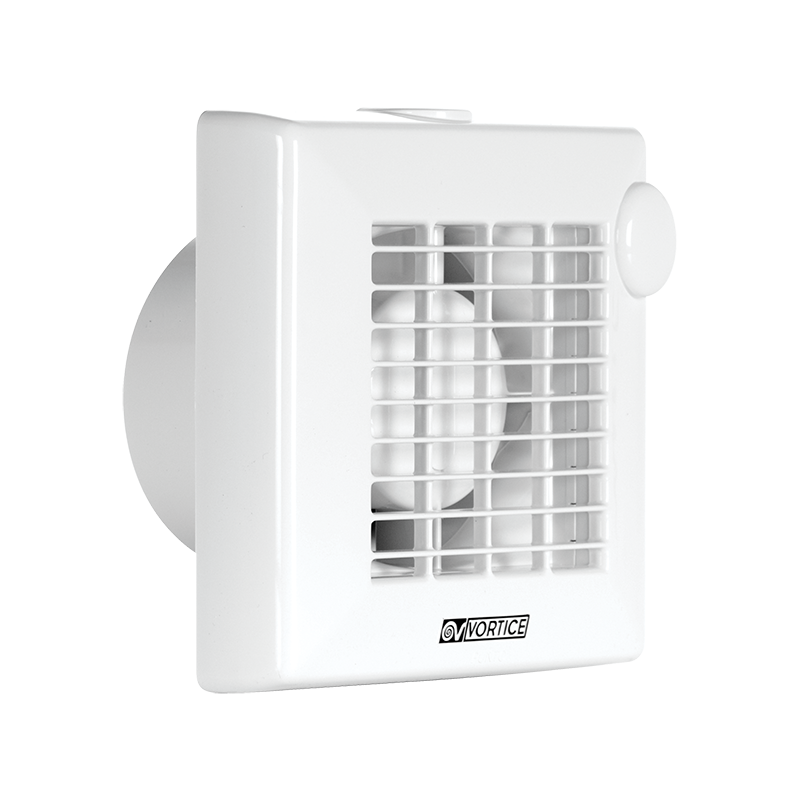

Aspiratore elicoidale da muro

• Aspiratore installabile a soffitto, controsoffitto e a vetro
• Apertura e chiusura automatica delle alette nella griglia frontale
• Tensione: 220-240 V
• Dimensioni: 179x181x110mm
• Peso: 0.8 Kg
• Potenza: 20W max
• Materiale: resina plastica resistente all'invecchiamento
• Diametro condotto: 100 mm
• Motore protetto termicamente
• Portata massima: 175 m³/h
• Certificazione IMQ
• Velocità controllabile tramite regolatore Vortice
• Assorbimento: 0,12A
• Grado di protezione IPX4
• Giri al minuto: 2100rpm
• Pressione sonora a 3 m di distanza: 39,5dB

Regolatore di velocità monofase 5 velocità Elicent

• Variatore di tensione ad autotrasformatore
• Regolazione 5 velocità
• Assenza di ronzio elettrico al motore
• Dimensioni: 118 x 118 x 58 mm
• Interruttore ON/OFF luminoso
• Peso: 0.7 Kg
• Alimentazione monofase: 230 V
• Frequenza: 50 Hz
• Corrente massima: 0.5 A
• Grado di protezione IP42
• Marcatura CE
• Articolo: 2RV4042

Scarica la scheda tecnica

Aspiratore elicoidale da muro
Aspiratore installabile a soffitto, controsoffitto e a vetro
Tensione: 220-240 V
Peso: 1,1 Kg
Potenza massima: 29W
Materiale: resina plastica resistente all'invecchiamento
Diametro condotto: 160 mm
Diametro scarico: 156 mm
Motore protetto termicamente
Portata massima: 335 m3/h
Certificazione IMQ
Velocità controllabile tramite regolatore Vortice
Assorbimento: 0,15A
Grado di protezione: IPX4
Giri al minuto: 2100rpm
Pressione sonora a 3 m di distanza: 46 dB
Dimensioni (AxBxCxD): 214x215x117x47 mm

Fare riferimento all'immagine per le dimensioni

• Costruzione in resina plastica resistente all’invecchiamento
• Diametro nominale 100 mm.
• Motore termicamente protetto con albero su supporti a bronzine autolubrificanti
• Portata massima 90 m3/h.
• Dotato di griglia frontale con apertura e chiusura automatica
• Dotato di Timer per lo spegnimento automatico (3-20')
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
• Controllabile in velocità mediante regolatore Vortice.
• Corrente assorbita max (A)0,1
• Diametro Nominale Condotto (mm)100
• Frequenza (Hz)50
• Grado Protezione IPX4
• IsolamentoII° classe
• Ø Scarico (mm)99
• Peso (Kg)0,6
• Potenza assorbita max (W)18
• Alimentazione : 230V

Scarica la scheda tecnica

Scarica il manuale di collegamento

Scarica il libretto di istruzioni

Scarica il libretto dei dati energetici

Aspiratore elicoidale ultrapiatto

• Utilizzato negli ambienti civili
• Con Valvola che impedisce il ritorno dell'aria
• Adatto per l'espulsione diretta
• Applicabile a muro e a soffitto
• Diametro tubazione: 149 mm
• Portata massima: 315 m³/h
• Peso: 1 Kg
• Tensione: 230 V
• Potenza assorbita: 25 W
• Motore ad induzione
• Materiale: Tecnopolimero
• Pressione sonora: 43,9 dB
• Grado di protezione IPX4
• Dimensioni: 200x200x119mm
• Facile da installare

Scarica la scheda tecnica

Aspiratore d'aria Vortice
Modello: VORT HRW 30 MONO EVO HCS
Unità con recupero di calore decentralizzata
Scambiatore ceramico con celle esagonali
Modalità di funzionamento: 5 velocità
Diametro del condotto: 100 mm
Massima potenza assorbita: 4W
Alimentazione: 230 V
Portata massima alla velocità max/min: 10.5/1.7 (l/s)
Portata massima alla velocità max/min: 38/6  (m3/h)
Classe d'isolamento: II
Sonda di umidità integrata
Funzioni: Boost, Night
Segnalazione stato filtri
Griglia esterna in gomma con rete anti-insetti
Materiale struttura: resina plastica anti-urto
Dimensioni (AxBxCxD): 231x200x73x260 mm

Fare riferimento all'immagine per le dimensioni

Aspiratore elicoidale con Timer a serranda fissa

• Utilizzato negli ambienti civili
• Con timer per spegnimento a da 3 a 25 minuti
• Adatto per l'espulsione diretta
• Applicabile a muro, a soffitto e a vetro
• Diametro tubazione: 97 mm
• Portata massima: 90 m³/h
• Peso: 0,5 Kg
• Tensione: 230 V
• Potenza assorbita: 11 W
• Motore ad induzione
• Materiale: Tecnopolimero
• Pressione sonora: 39 dB
• Grado di protezione IPX4
• Dimensioni: 155x155x92mm
• Facile da installare

Scarica la scheda tecnica

Dimmer e deviatore Tecnel
Tecnologia: dimmer a Triac
Adatto per ventilatori
Ingombro moduli: 1
Con comando a manopola
Accensione e spegnimento a mezzo deviatore Push Keystone
Potenza: 25 - 350 W
Grado di protezione: IP20
Alimentazione: 230 V
Utilizzabile con adattatori Keystone
Compatibile con serie civili: BTicino e Vimar
Colore: Grigio

Persiana a Gravità

• Per condotti di ventilazione di diam. 160 e 200 mm.
• Dimensioni: 296x296mm

Scarica la scheda tecnica

Kit vetro per Serie Punto 100

• Consente l'installazione dell'aspiratore alla finestra
• Dimensioni: 158x69x22mm

Possibilità di montaggio a finestra o parete
Comandabile tramite interruttore a filo montato sul ventilatore
Costruito in resina plastica ABS
Diametro: 150 mm
Motore del ventilatore termicamente protetto
Albero motore montato su supporto a bronzine autolubrificanti
Potenza massima assorbita: 18W
Portata max in aspirazione : 235 m^3/h
Dimensione: 215 x 218 mm
Prodotto certificato IMQ e IMQ performance
Grado protezione : IP X4
