  • Barriera ad infrarosso a doppio raggio 60 metri Urmet 1033/392

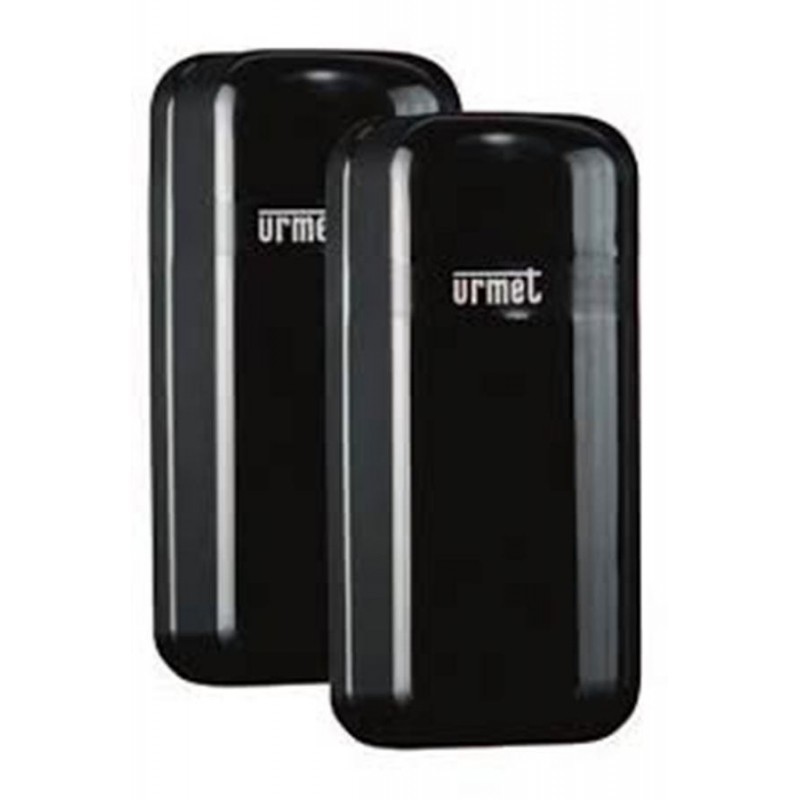

Barriera ad infrarosso a doppio raggio 60 metri Urmet 1033/392

UTD 1033/392 Urmet
  • Barriera a doppio raggio
  • Funzionamento ad infrarosso attivo
  • Portata 60 metri A
  • Assorbimento: 90 mA (la coppia)
  • Sistema di rivelazione: Raggi infrarossi modulati
  • Disqualifica da nebbia: Si con uscita open collector
  • Grado di protezione: IP65
  • Dimensioni (L x H x P) mm: 80 x 180 x 75

I vantaggi di acquistare questo prodotto su Emmebistore

Assistenza Whatsapp

Assistenza gratuita via Whatsapp
se hai acquistato questo prodotto

Domande e risposte

Hai bisogno di informazioni?
Chiedici quello che ti serve.

Reso facile entro 14gg

Reso entro 14 giorni
Facile e veloce per te

Agevolazioni fiscali

Aquista con le agevolazioni fiscali
Leggi la guida per sapere come fare

146,11 €
Iva inclusa
2 pz. disponibili



Pagamenti sicuri al 100%



Spedizioni rapide e veloci



Reso facile entro 14 giorni

  • Per effettuare una corretta installazione del prodotto è necessario rimuovere tutti i possibili ostacoli presenti nella tratta tra la colonna trasmettitore e ricevitore (alberi, erba, ecc.), utilizzando per l’installazione pareti irremovibili o pali saldamente ancorati al terreno.

  • È necessario utilizzare sempre cavi d’allarme schermati per i collegamenti dal dimensionamento corretto (sez. 0.22 mm2 per brevi distanze, sez. 0.5 mm2 per grandi distanze), prendendo sempre le dovute precauzioni richieste per gli apparati elettronici.

  • Per non alterare le prestazioni e il grado di protezione (IP) della barriera è necessario fare attenzione a non deteriorare guarnizioni, plastiche e parti meccaniche del prodotto, utilizzando gli accessori originali.

  • In caso di riparazioni coperte da garanzia (2 anni) ma con evidenti segni di errata installazione, l’azienda si riserverà il diritto di decidere su eventuali costi di riparazione.

    N.B.: Evitare di installare l’apparecchio ricevitore in una posizione in cui le ottiche possano essere irraggiate direttamente dal sole, specialmente all’alba e al tramonto.

Rimuovere tutti gli ostacoli (alberi, panni stesi, etc..) tra il trasmettitore ed il ricevitore.

Evitare la luce diretta del sole e fari delle auto sul ricevitore e sul trasmettitore. Una forte illuminazione diretta per lungo tempo può influire sulla vita del prodotto.

Non installare la barriera in luoghi dove può essere investita da spruzzi di acqua sporca o da spruzzi di acqua di mare.

Non installare la barriera su supporti instabili.

INSTALLAZIONE

La barriera può essere installata sia su un piano o una superficie piana, utilizzando la piastra di fissaggio, sia a palo, aggiungendo la staffa a “U” (diametro Palo 48-50 mm).
Dopo aver sollevato il coperchio con l’aiuto di un cacciavite, allentare la vite di bloccaggio della piastra e rimuoverla facendola scorrere contro la base.

INSTALLAZIONE A MURO

  1. Infilare il cavo d’allarme con schermo nel foro della piastra e fissarla al muro con le viti

  2. Far passare il cavo all’interno della guarnizione posta nell’unità base e ancorare la stessa sulla piastra di fissaggio. Eseguire le connessioni alla morsettiera.

  3. A seguito della taratura e della verifica del corretto funzionamento, riposizionare il coperchio.

INSTALLAZIONE SU PALO

  1. Praticare un foro di diametro 8mm sul palo per il passaggio del cavo di collegamento:

  2. Posizionare le staffe a U sul palo.

  3. Far passare il cavo di collegamento attraverso il foro e attraverso l’apertura della piastra

    di fissaggio. Fissare le staffe a U con le viti fornite.

  4. Effettuare i collegamenti in morsettiera

  5. Verificare l'allineamento ottico ed il corretto funzionamento.

  6. Rimontare il coperchio e stringere saldamente la vite di chiusura.

DS1033-135A 5

CAVI E CABLAGGI

Il cablaggio richiede il cavo di alimentazione schermato 12Vcc (es. 2x0.5 mm2 + 8x0.22 mm2) con la calza metallica collegata alla massa per impedire l’immissione di disturbi della tensione alternata sulla barriera.

Il dimensionamento dei cavi dipende dal consumo delle barriere e dalla resistenza del cavo stesso in funzione delle distanze in gioco.

In tabella vengono illustrate le sezioni dei cavi e le relative distanze per cui si garantiscono prestazioni ottimali utilizzando un alimentatore e una barriera.

DISQUALIFICA DA NEBBIA

Per ottenere la segnalazione in centrale di disqualifica da nebbia, bisogna inserire il jumper in DIS ON e collegarsi all’uscita “OPEN COLLECTOR NEGATIVA” DIS OUT (l’uscita va in corto a massa). Questa funzione attivata permetterà la segnalazione in centrale dello stato di disqualifica, per cui la barriera si trova in uno stato di standby, questo permetterà di evitare fastidiosi falsi allarmi provocati dalle condizioni atmosferiche.

Inserire jumper in DIS ON
