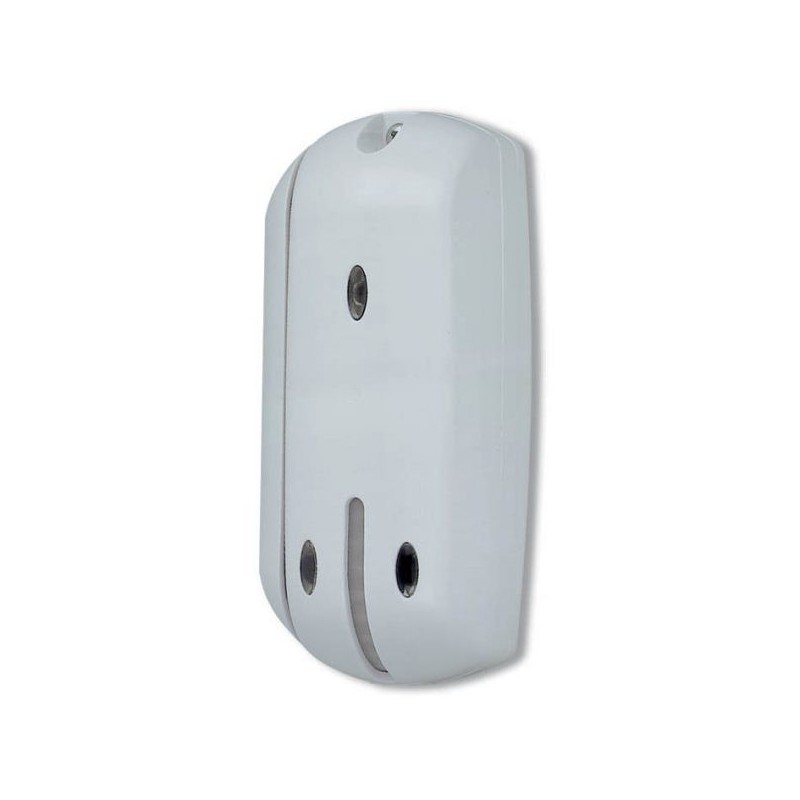

Caratteristiche principali del rilevatore a tenda Hiltron DT20R
Il DT20R è progettato con un fascio di rilevamento stretto di 3°, che lo rende altamente efficace e resistente agli agenti atmosferici, permettendo così un'installazione sia in ambienti interni che esterni. La combinazione del sensore PIR e del sensore a microonde garantisce un'eccellente capacità di rilevazione e una notevole riduzione dei falsi allarmi. È possibile regolare la sensibilità su entrambi i tipi di rilevamento. Oltre a queste straordinarie capacità, il DT20R è dotato di un meccanismo anti-apertura sempre attivo, sia in modalità di allerta che in modalità silenziosa: 1. Il sistema anti-mascheramento opera attraverso una scansione continua ad infrarossi, in grado di rilevare anche oggetti trasparenti come vetro e plastica. 2. Modalità “OR” in caso di oscuramento: se il sensore PIR viene oscurato, il sensore a microonde attiverà il rilevamento. Il rivelatore può operare anche in modalità “AND”. 3. Funzione "Tamper switch".
Caratteristiche degli ingressi e delle uscite
Terminali 1+2 sono identificati come: GND (negativo) e ingresso per alimentazione 9 ÷ 14Vcc.
Terminale 3+4 è etichettato come «RELAY» (relè). Indica il «relè di allarme»: C+N.C.= normalmente chiuso. I contatti del relè si attivano per circa 2 secondi in presenza di movimento umano.
Terminale 5+6 sono indicati come «MASK» e «TAMP» (contatto NC di mascheramento e 24h). Rappresentano il contatto di «anti-mascheramento del relè» quando è «normalmente chiuso» (N.C.). Se il mascheramento continua per più di 90 secondi, il relè si attiverà per 2 secondi e rimarrà attivo finché persiste il mascheramento.
Terminale 6 è etichettato con «TAMP», rappresenta il contatto «TAMPER», che è normalmente chiuso (N.C.). Diventa normalmente aperto (N.A.) quando il contenitore è aperto.
Terminale 7 è contrassegnato con «MEM». Questo ingresso può essere utilizzato per la «memoria del rivelatore», se è stato rilevato un movimento umano durante il periodo attivo. Questo terminale riceve segnali dal pannello di controllo del sistema di allarme: - Se riceve 0V, il rivelatore riconosce che il sistema di allarme è attivo. - Se riceve 12V o nessuna tensione, il rivelatore riconosce che il sistema di allarme è inattivo.
Visualizzazione della memoria del rivelatore
Se l'apparecchiatura ha rilevato un movimento mentre l'allarme è attivo, il «led rosso» rimarrà acceso per 30 minuti dopo la disattivazione del sistema di allarme.
Procedura di preparazione per l’antimascheramento
Per garantire un corretto funzionamento dell’anti-mascheramento, è fondamentale che il rivelatore esegua una scansione delle condizioni ambientali dell'area protetta durante l'installazione.
Procedura di inizializzazione
1. Alimentare il DT20R.
2. Chiudere il coperchio (entro 15 secondi).
3. Rimanere a una distanza di almeno 1 metro dalla parte frontale del rivelatore fino al termine della procedura di inizializzazione (circa 1 minuto).
Indicazioni dei LED durante la procedura
1. I LED rosso e verde lampeggiano rapidamente per circa 30 secondi.
2. Nessun LED è attivo per circa 20 secondi.
3. I LED rosso e verde lampeggiano rapidamente per 10 secondi.
È possibile effettuare questo test con il contenitore chiuso e il «LED» attivo. Procedura di test per il rilevamento di movimento (inserito): - Muoversi nell'area protetta. - Per ogni rilevamento, il «RELE’ D’ALLARME» e il LED rosso e verde lampeggiano rapidamente per circa 2 secondi. Procedura di test per l’antimascheramento: - Posizionare un foglio di carta a circa 10 cm dal frontale del rivelatore. - Il «LED» verde si attiverà immediatamente. Il LED verde lampeggia continuamente quando rileva un mascheramento; se questo persiste per oltre 90 secondi, il LED arancione si attiverà per 2 secondi e rimarrà attivo durante il mascheramento.
