Amplificatore Multingresso Fracarro ES2/Q 226913

- Alto guadagno
- Uscita amplificata
- Bassa figura rumore
- Installazione facile e veloce

Kit antenna V Zenit Televes 149290
Il kit è composto da:
- Antenna V Zenit UHF 1mo LTE790
- Amplificatore da palo 3 ingressi EasyF codice 536011
- Alimentatore 12V PicoKom codice 579401

Maggiori specifiche in Descrizione, Scheda Tecnica e Manuale

Amplificatore Multibanda Fracarro MBX5740LTE 235108

- Meccanica in pressofusione completamenteschermata

- Elevato guadagno ed alto livello d’uscita
- Alimentatore switching integrato
- Tecnologia Push-pull

• Amplificatore con 3 ingressi (III+DAB, UHF, UHF)
• Applicazione da palo
• Guadagno 40dB
• Livello di uscita fino a 110dBμV o 120dBμV in banda UHF selezionabile
• Amplificazioni separate VHF/UHF
• Regolazioni del guadagno (0-15dB) indipendenti per ogni ingresso
• Filtro 4G LTE 790MHz integrato.
• Telaio in pressofusione in ZAMA
• Coperchio metallico per una altissima schermatura ai disturbi (LTE Free).
• Campana protettiva in ABS
• Apertura a slitta e sistema di basculamento della sezione di amplificazione

Amplificatore da palo Fracarro
Modello: MAPPA2r3+U T2
Numero degli ingressi: 1
Tipologia ingresso: III+DAB+UHF
Guadagno: 25 dB
Connettore: Femmina
Alimentazione: 12 V
Assorbimento: 80 mA a 12 V
Impedenza: 75 Ohm
Livello di uscita fino a 116dBμV sulla banda UHF
Amplificazione VHF/UHF separata
Tecnologia T2 con taglio di banda UHF
Frequenza in 5G: 694 Mhz
Frequenza in 4G: 790 Mhz
Telaio pressofuso in ZAMA
La copertura protettiva da esterno in ABS
Grado di protezione: IP43

Maggiori specifiche in scheda tecnica

• Amplificatore 3 Ingressi (III+DAB, UHF, UHF)
• Installazione da palo
• Guadagno 40dB
• Livello di uscita fino a 116dBμV in banda UHF
• Amplificazioni separate VHF/UHF
• Regolazioni del guadagno (0-15dB) indipendenti
• Selettore T2 per taglio interferenze LTE 4G a 790MHz o 5G a 694MHz
• Filtri LTE 4G e 5G integrati
• Telaio in pressofusione in ZAMA per una altissima schermatura ai disturbi (LTE Free).
• Campana protettiva in ABS
• Dotato di apertura a slitta e sistema di basculamento
• Selettore per l’inserimento della tele-alimentazione sull’ingresso UHF
• Led di stato per la corretta alimentazione
• Fascetta di fissaggio adatta per pali con diametro fino a 60mm.
• Ingressi : 3
• Bande : III+DAB, UHF, UHF
• Livello di Uscita : (dBµV) 112, 116
• Guadagno (dB) 22, 40, 40
• Regolazione (dB) 15, 15, 15
• Figura di rumore (dB) 5, 7
• Assorbimento (mA) 125@12Vdc

• Centralino 4 ingressi (III+DAB, IV, V, UHF)
• Installazione da interno
• Autoalimentato
• Guadagno 20dB
• Livello di uscita fino a 120dBμV in banda UHF
• Amplificazioni separate
• Regolazioni del livello (20dB) indipendenti per ogni ingresso
• Tecnologia T2
• Selettore T2 per taglio interferenze LTE 4G a 790MHz o 5G a 694MHz
• Filtri LTE 4G e 5G integrati
• Funzionalità A.B.L.A. Fracarro
• Stabilizzazione del livello di uscita anche per alte variazioni del segnale TV di ingresso
• LED di funzionamento dei circuiti A.B.L.A. dedicati.
• Alta schermatura contro i disturbi LTE (LTE Free)
• Guscio protettivo in ABS ignifugo
• Predisposto per il fissaggio su barra DIN
• Alimentatore switching ad altissimo rendimento (>80%)
• Circuito di protezione contro i cortocircuiti autoripristinante.
• Selettore per l’inserimento della telealimentazione su ogni ingresso (100mA totali).
• Led di stato dell’alimentatore.
• Ingressi  : 4
• Bande : III+DAB, IV, V, UHF
• Guadagno : (dB) 35, 35, 35, 35
• Regolazione : (dB) 20, 20, 20, 20
• Figura di rumore (dB) 6, 9, 9, 9
• Livello di uscita  (dBµV) 110, 120

Centralino MBJ3r3UU T2 Fracarro
Numero degli ingressi: 3 (III+DAB, UHF, UHF)
Connettori: Femmina
Frequenza III, DAB: 174 - 230 MHz
Frequenza UHF: 470 - 694 MHz
Guadagno III+DAB: 32 dB
Guadagno UHF: 32 dB
Regolazione guadagno:
- III+DAB: 20 dB
- UHF: 20 dB
Installazione: da interno
Centralino autoalimentato
Guadagno: 32 dB
Livello di uscita: fino a 120dBμV in banda UHF
Amplificazioni: separate
Regolazioni del livello (20dB) indipendenti per ogni ingresso
Tipologia tecnologia: T2
Filtri LTE 4G e 5G integrati
Funzionalità A.B.L.A. per mantenere il livello di uscita impostato
Stabilizzazione livello di uscita per alte variazioni del segnale TV di ingresso
LED di funzionamento dei circuiti A.B.L.A. dedicati
Alta schermatura contro i disturbi LTE (LTE Free)
Guscio protettivo in ABS ignifugo
Predisposto per fissaggio su barra DIN
Alimentatore switching ad alto rendimento (maggiore dell'80 per cento)
Circuito di protezione contro i cortocircuiti autoripristinante
Selettore per l’inserimento della telealimentazione su ogni ingresso (100mA totali).
Con Led di stato dell’alimentatore

Maggiori specifiche in scheda tecnica

Amplificatore di testa

• 5 Ingressi (4 Sat + 1 Terrestre)
• Gain regolabile per ogni ingresso SAT

Satellite

• Banda  : MHz 950-2150
• Guadagno dB Autoregolato A.B.L.A.16-36
• Gain dB 19-25
• Regolazione  gain dB 15
• Massimo livello di uscita  dBμV 101-121

Parametri Generali

• Tensione di ingresso 220-240 V
• Dimensioni (L.×H.×P.) mm 160x110x30

Scarica la scheda del prodotto

Scarica il manuale del prodotto

Ingressi:  4
Bande utilizzate: FM, III+DAB, UHF, UHF
Jumper T2 per le interferenze 4G e 5G
Altre caratteristiche in descrizione

Kit antenna 5G UHF Fracarro KIT 7 5G T2
Il kit comprende:
1 Antenna a banda larga BLU10HD 4G/5G 217915
1 Amplificatore da palo MAP3R3UU T2 223757
1 Alimentatore switching MINIPOWER12P 270021

Maggiori specifiche in Scheda Tecnica e Descrizione

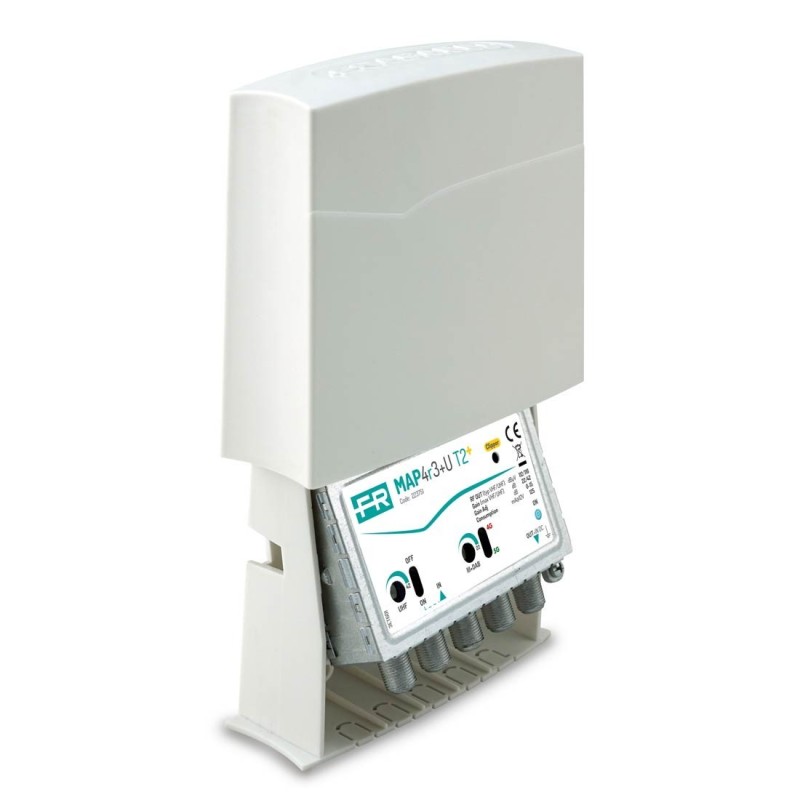

• Amplificatore 2 ingressi (III+DAB, UHF)
• Applicazione da palo
• Guadagno 28dB
• Livello di uscita fino a 116dBμV in banda UHF
• Amplificazioni separate VHF/UHF
• Regolazioni del guadagno (0-15dB) indipendenti per ogni ingresso
• Tecnologia T2
• Selettore per taglio interferenze LTE 4G a 790MHz o 5G a 694MHz
• Filtri LTE 4G e 5G integrati
• Telaio in pressofusione in ZAMA per una altissima schermatura ai disturbi (LTE Free).
• Campana protettiva in ABS dotata di una apertura a slitta
• Sistema di basculamento della sezione di amplificazione
• Selettore per l’inserimento della tele-alimentazione sull’ingresso UHF
• Led di stato per la corretta alimentazione
• Fascetta di fissaggio adatta per pali con diametro fino a 60mm.
• Ingressi  2
• Bande : III+DAB, UHF
• Livello Uscita (dBµV) 112, 116
• Guadagno (dB) 21, 28
• Regol. (dB) 15, 15
• Figura di rumore (dB) 5, 4
• Assorbimento (mA) 80@12Vdc

• Centralino 4 ingressi (III+DAB, IV, V, UHF)
• Installazione da interno
• Autoalimentato
• Guadagno 20dB
• Livello di uscita fino a 115dBμV in banda UHF
• Amplificazioni separate
• Regolazioni del livello (20dB) indipendenti per ogni ingresso
• Tecnologia T2
• Selettore T2 per taglio interferenze LTE 4G a 790MHz o 5G a 694MHz
• Filtri LTE 4G e 5G integrati
• Funzionalità A.B.L.A. Fracarro
• Stabilizzazione del livello di uscita anche per alte variazioni del segnale TV di ingresso
• LED di funzionamento dei circuiti A.B.L.A. dedicati.
• Alta schermatura contro i disturbi LTE (LTE Free)
• Guscio protettivo in ABS ignifugo
• Predisposto per il fissaggio su barra DIN
• Alimentatore switching ad altissimo rendimento (>80%)
• Circuito di protezione contro i cortocircuiti autoripristinante.
• Selettore per l’inserimento della telealimentazione su ogni ingresso (100mA totali).
• Led di stato dell’alimentatore.
• Ingressi  : 4
• Bande : III+DAB, IV, V, UHF
• Guadagno : (dB) 20, 20, 20, 20
• Regolazione (dB) 20, 20, 20, 20
• Figura di rumore (dB) 6, 9, 9, 9
• Liv. Usc. (dBµV) 110, 115

Amplificatore per interni
Ingressi: 4
Bande utilizzate: III+DAB, IV, V, UHF
Jumper T2 per le interferenze 4G e 5G
Altre caratteristiche in descrizione

Amplificatore da palo Fracarro
Modello: MAP4r345UPRO5G
Numero degli ingressi: 4
Numero delle uscite: 1
Tipologia degli ingressi: III+DAB, IV, V, UHF
Connettore femmina
Filtro 5G 694 MHz integrato
Amplificazione VHF/UHF separata
Interruttore HI/Low regola il livello del segnale di uscita UHF
Alimentazione: 12 V
Assorbimento: 150 mA a 12 V
Impedenza: 75 Ohm
DAB, III Frequenza: 174-240 Mhz
Frequenza IV: 470-558 Mhz
Frequenza V: 566-694 Mhz
Frequenza: 470-694 Mhz
Tecnologia CLIPPER:
- Sistema che limita il guadagno della banda UHF
- Garantisce il massimo livello di uscita RF
- Riduce al minimo l'intermodulazione
Led per segnalazione di attivazione tecnologia Clipper
Telaio pressofuso in ZAMA
Cappa di protezione da esterno in ABS
Grado di protezione: IP43

Maggiori specifiche in scheda tecnica

Amplificatore da palo Televes
Numero degli ingressi: 3
Tipologia di ingressi: BIII/DAB-UHF-UHF
Uscite: 1
Tensione in uscita: 12 Vdc tramite cavo coassiale
Filtro LTE/5G che elimina l'interferenza telefonica
Frequenze: 2x UHF 470-694MHz IIIB/DAB 174-254MHz
Guadagno: UHF 25dB III BANDA 23dB
Cifra Rumore: UHF 8,5dB III BANDA 7,5dB
Connessione sul sistema EasyF
Interruttori ON/OFF per il passaggio DC verso gli ingressi di UHF
Materiale scatola: ABS
Grado di protezione: IP23
Colore: Arancione

Maggiori specifiche in scheda tecnica
